2.4GHz無線ユニット（生産終了）
通信構成設定
SWL30 自局ID（ID上位・ID下位） 確認
無線ユニット側面の定格名板または、Pb65にて確認することが出来ます。
製造番号（7桁）の上位3桁が【ID上位】、次の3桁が【ID下位】となります。
自局パラメータ
製造番号（7桁）の上位3桁が【ID上位】、次の3桁が【ID下位】となります。
自局パラメータ
| パラメータ番号 | 内容 | |
|---|---|---|
| Pb65 | H | ID上位 |
| L | ID下位 | |

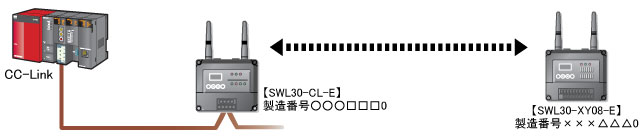

1:1（双方向通信）/SWLEX-XY16（増設ユニット）なし
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
【SWL30-XY08-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| PA01 | 子局登録No | 1 | |
| PA02 | 通信構成 | 1 | |
| Pb01 | H | ID上位 （親局） | ○○○ |
| L | ID下位 （親局） | □□□ | |

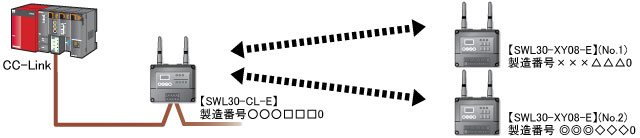

1:N （双方向通信）/SWLEX-XY16（増設ユニット）なし
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
| Pb02 | H | ID上位 （子局2） | ◎◎◎ |
| L | ID下位 （子局2） | ◇◇◇ | |
【SWL30-XY08-E】(子局)
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| No.1 | No.2 | |||
| PA01 | 子局登録No | 1 | 2 | |
| PA02 | 通信構成 | 1 | ||
| Pb01 | H | ID上位 （親局） | ○○○ | |
| L | ID下位 （親局） | □□□ | ||

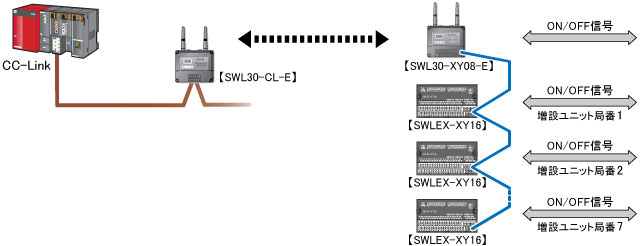

1:1（双方向通信）/SWLEX-XY16（増設ユニット）あり
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
【SWL30-XY08-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| PA01 | 子局登録No | 1 | |
| PA02 | 通信構成 | 1 | |
| Pb01 | H | ID上位 （親局） | ○○○ |
| L | ID下位 （親局） | □□□ | |
| Pb71 | ｒ | リザーブ | 0 |
| b | 入出力点数 | 16 | |
| Pb72 | ｒ | リザーブ | 0 |
| b | 入出力点数 | 16 | |
| ・ ・ ・ |
|||
| Pb77 | ｒ | リザーブ | 0 |
| b | 入出力点数 | 16 | |

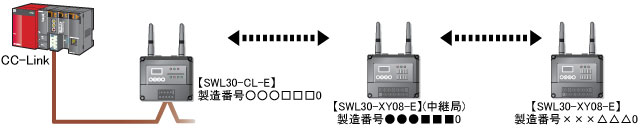

中継局設定（1台）/SWLEX-XY16（増設ユニット）なし
中継局の設置の場合は、【SWL30-XY08-E】のPA06、PA07および、【SWL30-XY08-E(中継局)】のPA02の設定を行ってからID登録を行ってください。
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
| C | ID上位 （中継局1） | ●●● | |
【SWL30-XY08-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| PA01 | 子局登録No | 1 | |
| PA02 | 通信構成 | 1 | |
| PA06 | 中継局台数 | 1 | |
| PA07 | C | ID上位 （中継局1） | ●●● |
| Pb01 | H | ID上位 （親局） | ○○○ |
| L | ID下位 （親局） | □□□ | |
【SWL30-XY08-E】(中継局)※
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| PA02 | 通信構成 | 2 | |
※A02=2に設定することでSWL30-XY08-Eを中継局として使用します。（このユニットにはID登録の必要がありません。）
中継局設定（2台）/SWLEX-XY16（増設ユニット）なし
例：①中継局を2台登録します。通信が確立するまで中継局No.1⇒中継局No.2⇒子局(親局)の順にサーチを行います。
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
| C | ID上位 （中継局1） | ●●● | |
| c | ID上位 （中継局2） | ▲▲▲ | |
【SWL30-XY08-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| PA01 | 子局登録No | 1 | |
| PA02 | 通信構成 | 1 | |
| PA06 | 中継局台数 | 2 | |
| PA07 | C | ID上位 （中継局1） | ●●● |
| c | ID上位 （中継局2） | ▲▲▲ | |
| Pb01 | H | ID上位 （親局） | ○○○ |
| L | ID下位 （親局） | □□□ | |
【SWL30-XY08-E】(中継局)
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| 中継局1 | 中継局2 | |||
| PA02 | 通信構成 | 2 | ||

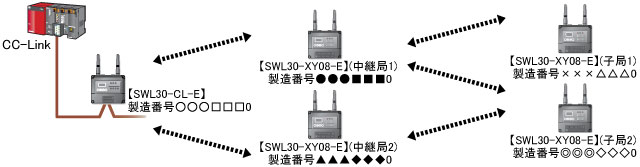

例：②1台の中継局を複数の子局に登録することが可能です（1台あたり2台まで）
下記例では、中継局1を子局1および子局2に登録し使用しています。
下記例では、中継局1を子局1および子局2に登録し使用しています。
【SWL30-CL-E】
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| Pb01 | H | ID上位 （子局1） | ××× |
| L | ID下位 （子局1） | △△△ | |
| C | ID上位 （中継局1） | ●●● | |
| Pb02 | H | ID上位 （子局2） | ◎◎◎ |
| L | ID下位 （子局2） | ◇◇◇ | |
| C | ID上位 （中継局1） | ●●● | |
| c | ID上位 （中継局2） | ▲▲▲ | |
【SWL30-XY08-E】(子局)
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| 子局1 | 子局2 | |||
| PA01 | 子局登録No | 1 | 2 | |
| PA02 | 通信構成 | 1 | ||
| PA06 | 中継局台数 | 1 | 2 | |
| PA07 | C | ID上位 （中継局1） | ●●● | |
| c | ID上位 （中継局2） | ― | ▲▲▲ | |
| Pb01 | H | ID上位 （親局） | ○○○ | |
| L | ID下位 （親局） | □□□ | ||
【SWL30-XY08-E】(中継局)
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| 中継局1 | 中継局2 | |||
| PA02 | 通信構成 | 2 | ||
