MODBUSタイプ

名称

SWL90-R4MD

SWL90-R4MD

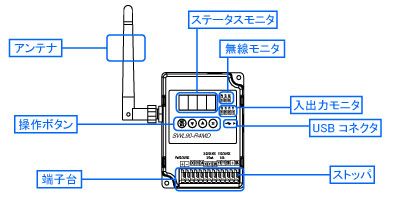

分類 名称 説明
アンテナ ペンシル型またはつば付き型アンテナ
無線モニタ PW(緑) 点灯電源ON時 点滅エラー発生時、パラメータ設定モード時 消灯電源OFF時
TX(緑) 無線データ送信時に点灯
RX(緑) 無線データ受信時に点灯
ステータスモニタ(7セグ)
動作モードにより各種表示を行う
通常モード時 正常通信チャネル番号を表示 エラー時エラー番号を表示
パラメータ設定モード時パラメータ番号
受信感度表示モード時受信感度レベル
入出力モニタ X0、X1 端子台にX0 またはX1 信号が入力されたときに点灯
Y0、Y1 端子台からY0 またはY1 信号が出力されたときに点灯
操作ボタン MODE/BACK 動作モードの切替とパラメータ設定モード中の階層移動
▼(ダウンキー) パラメータ設定モード時にパラメータ番号/値の増減
▲(アップキー)
SET パラメータ設定モード中の階層移動
端子台 「端子台仕様」を参照
ストッパ ストッパを押して電線を挿入、離して電線を固定
USB コネクタ PCとUSB接続し、設定用ユーティリティ(SWL90-UT4)と
無線環境監視ツール(SWL-Monitor for USB)を使用。
