taBaneLE（タバネル）Bluetooth®ゲートウェイユニット

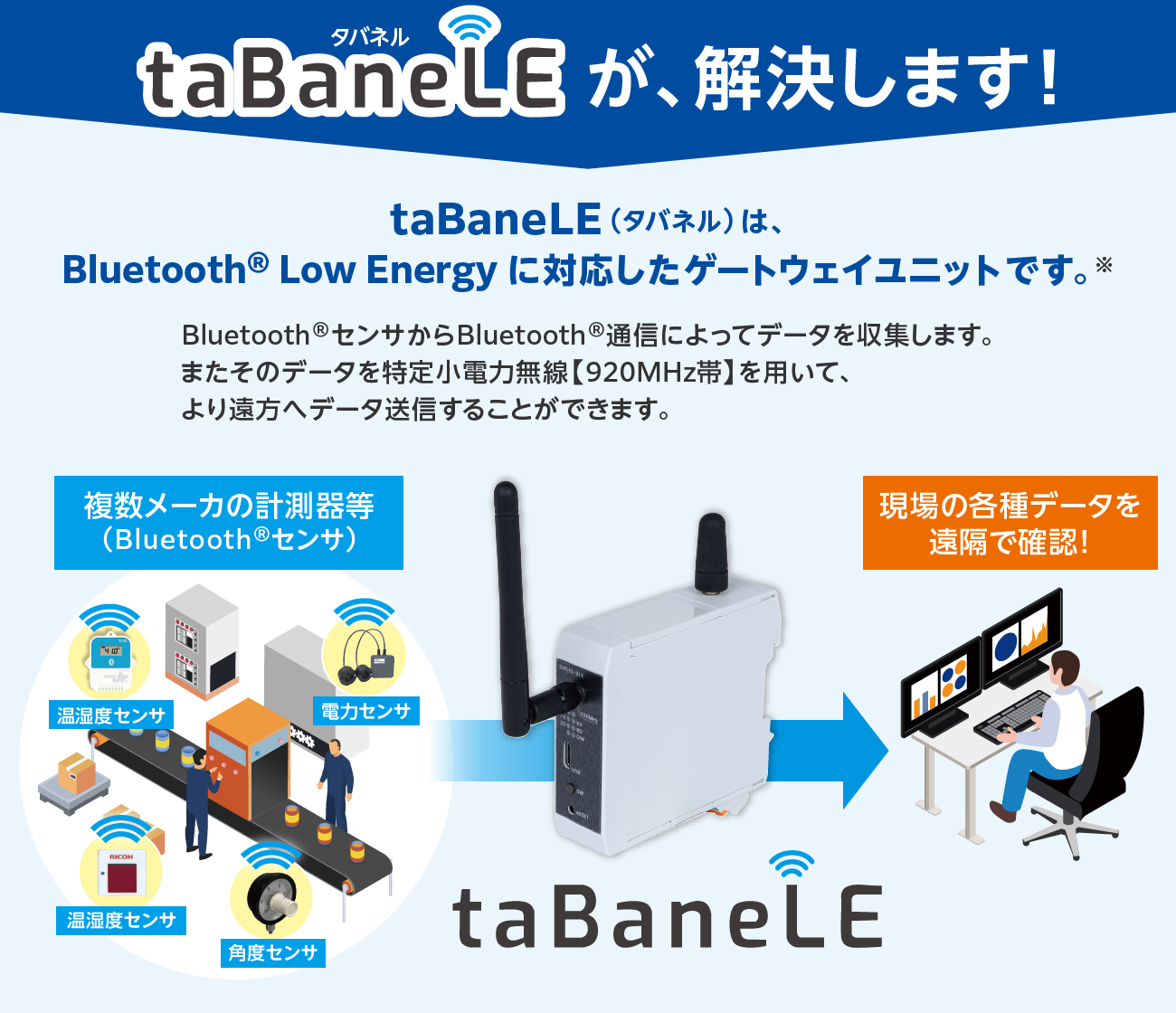

- ※ Bluetooth® Low Energyは、Bluetooth®規格の一部で、バージョン4.0から追加になった低消費電力の無線通信技術です。
- ※ 本製品はBluetooth® Low Energyに対応していないセンサでは通信できませんのでご注意ください。対応センサはページ内の「対応Bluetooth®センサ」にてご確認ください。
通信が切れては困る場所には無線はご使用になれません。また通信が切れても機械の安全が保たれるよう、
リミットスイッチを設ける等のシステム設計をお願いします。
特長
- 遠隔で現場のセンサ・デバイス等のデータが確認できる。
- 無線のため、有線ネットワークを引き回すコストと手間を削減。レイアウト変更時も、配置を柔軟に変更可能。
- SLMP通信により容易に三菱電機製シーケンサへのデータ送信が可能。
（本機はSLMP 3Eフレームクライアントです。）
※SLMP：シームレスな通信を実現する三菱電機の通信プロトコル - 専用の設定サポートツールで設定作業が簡単。設定後、電波環境監視ツールで、周辺の周波数も確認できる。
お悩みと解決策
Bluetooth®センサ：低消費電力のBluetooth® Low Energyを採用したセンサ
特定小電力無線【920MHz】：省電力で比較的長距離(約100m)の通信が可能な無線通信システム
工場内のアナログメータを
巡視・記録しているが、遠隔から管理したい…
- 課 題
●アナログメータ数が多くメータ自体を交換するとコストがかかるため避けたい
- 提 案

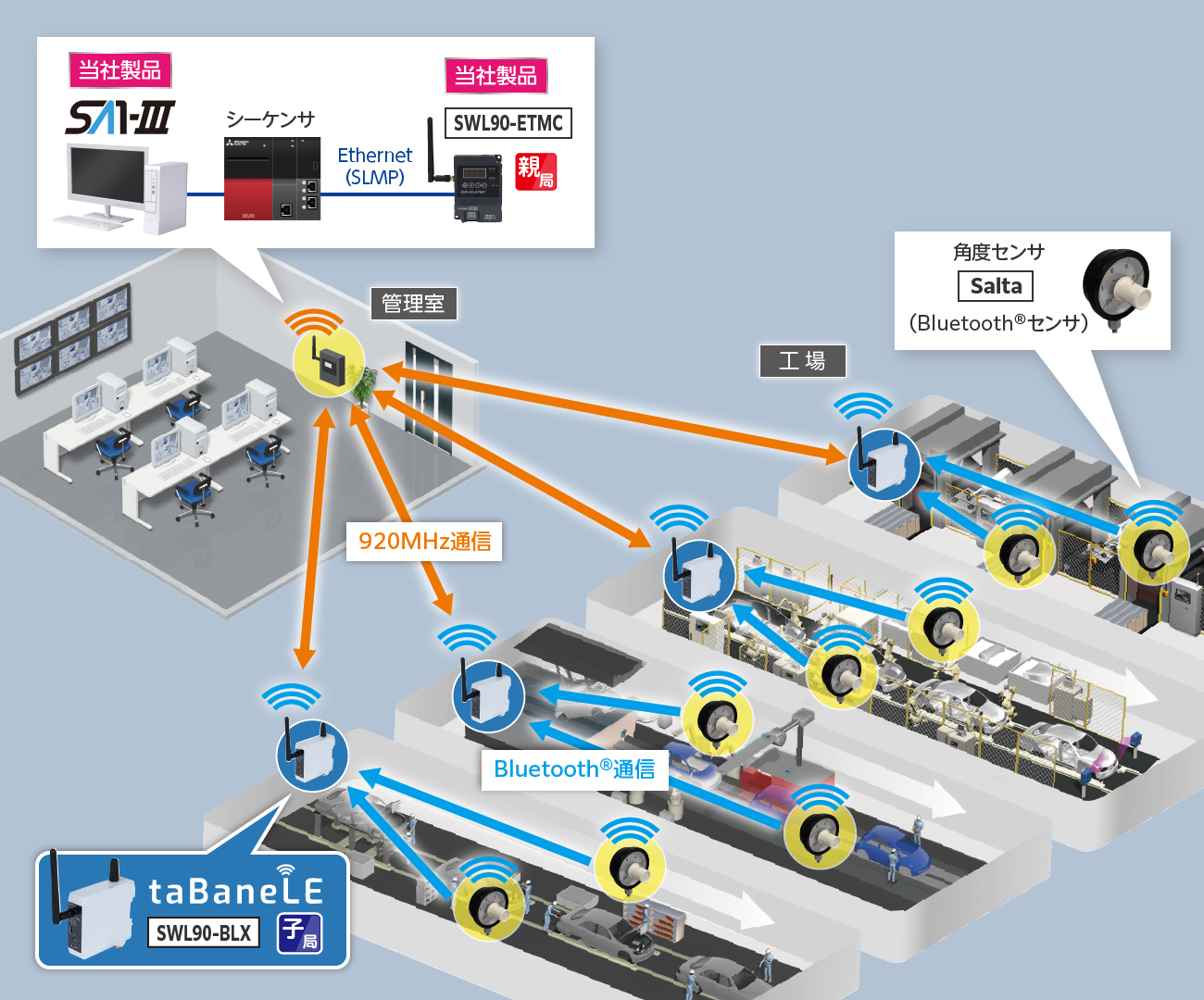

●アナログメータに角度センサ（Bluetooth®センサ）を取付け、taBaneLEでデータ収集し、
特定小電力無線【920MHz】（以下：特小無線）に変換し、シーケンサ等へデータを送信
- POINT
●アナログメータ自体の交換が不要になり、コストが抑えられる
カーボンニュートラルの取り組みから
工場内の電力量を、遠隔監視したい…
- 課 題
●有線ネットワークだと引き回しにコストと手間がかかる
- 提 案

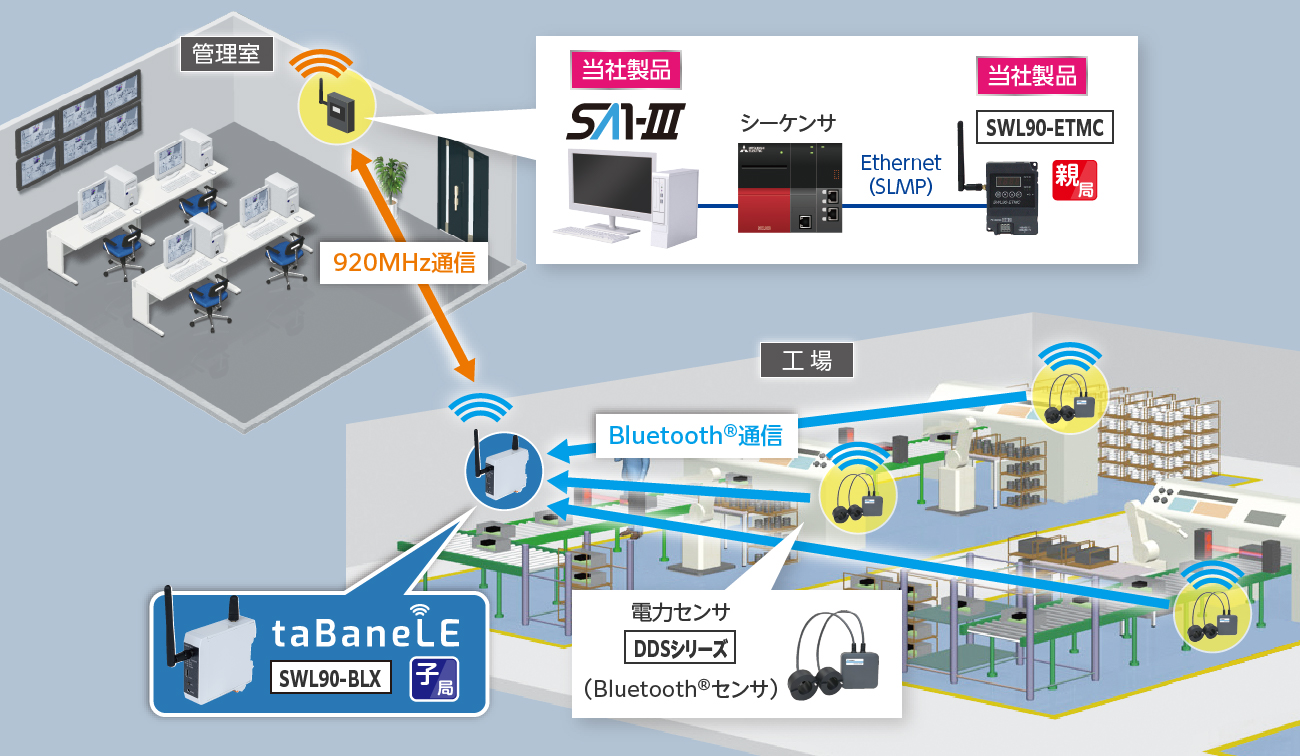

●既存設備の動力線に電力センサ（Bluetooth®センサ）を設置し、
taBaneLEでデータ収集し、特小無線に変換し、シーケンサ等へデータを送信
- POINT
●センサの電源は電池内蔵で電源不要のため、簡単設置
オフィス内や食品工場の
温湿度やCO2を遠隔で監視・管理したい…
- 課 題
●各場所のセンサまで有線を引き回すとコストと手間がかかる
- 提 案

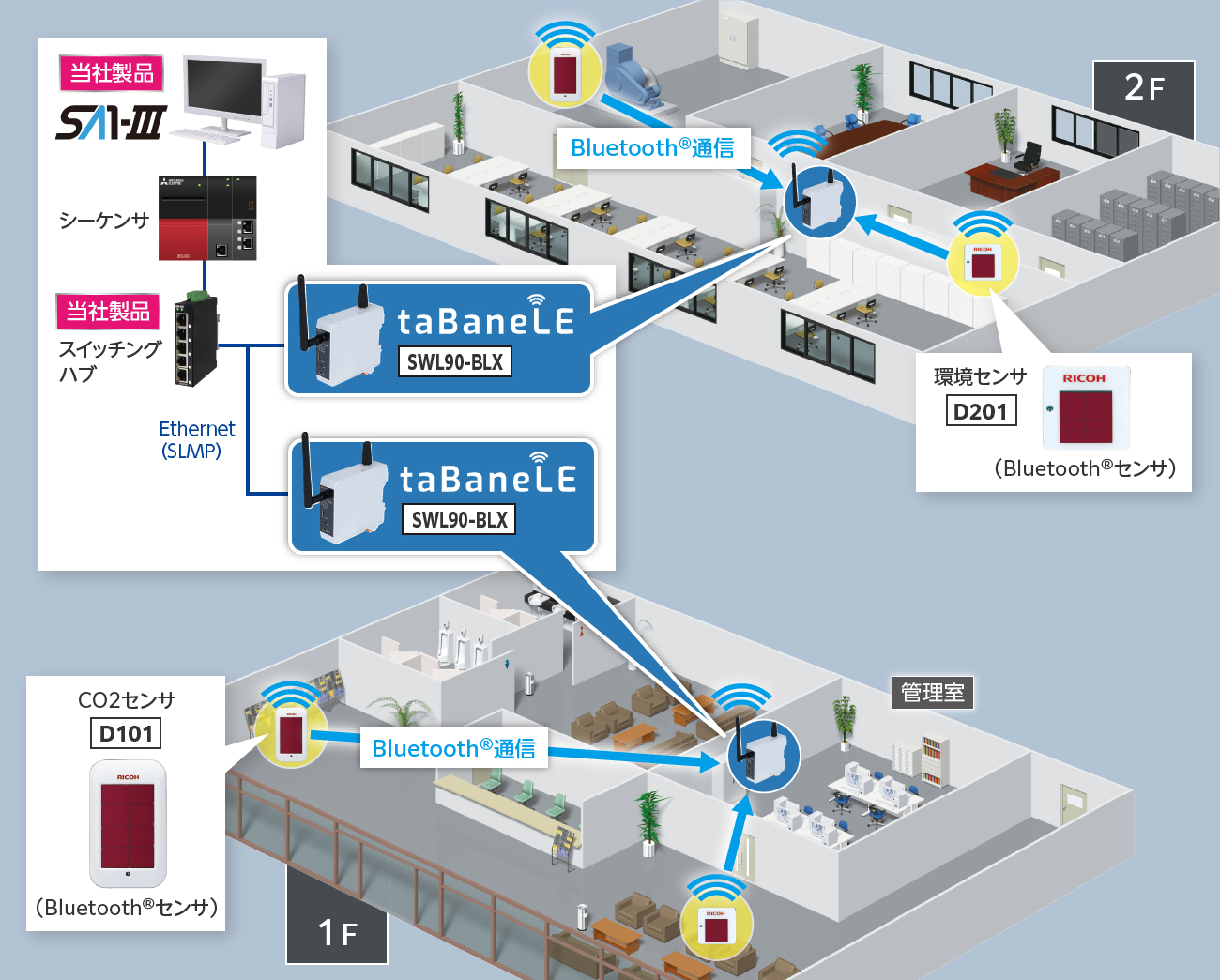

●温湿度やCO2を計測したい場所に、温湿度センサ（Bluetooth®センサ）やCO2センサ（Bluetooth®センサ）を取付け、taBaneLEでデータを収集し、シーケンサ等へデータを送信
- POINT
-
●有線LANネットワークが既にある場合、SWL90-BLXを有線LANと接続することで手軽に
ネットワーク構築が可能●各センサは太陽光電池で電源不要のため、簡単設置
食品店舗や食品工場の
温湿度を遠隔で監視・管理したい…
- 課 題
●鮮度管理用の温湿度センサまで有線を引き回すとコストと手間がかかる
- 提 案
●温湿度を計測したい場所に、温湿度センサ（Bluetooth®センサ）を取付け、taBaneLEで各センサからデータを収集し、特小無線に変換し、シーケンサ等へデータを送信
- POINT
-
●防水対応のBluetooth®温湿度センサを活用し、多湿な環境でもデータ収集が可能

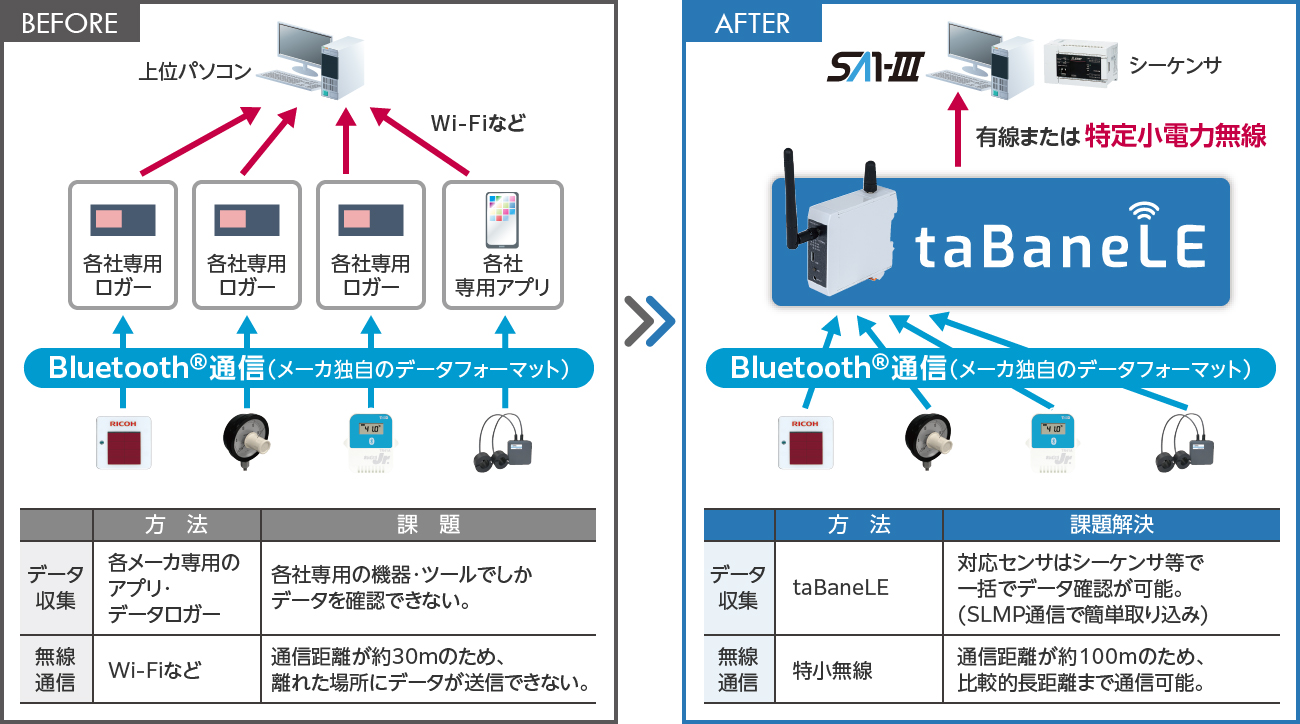

データ送信する仕組み

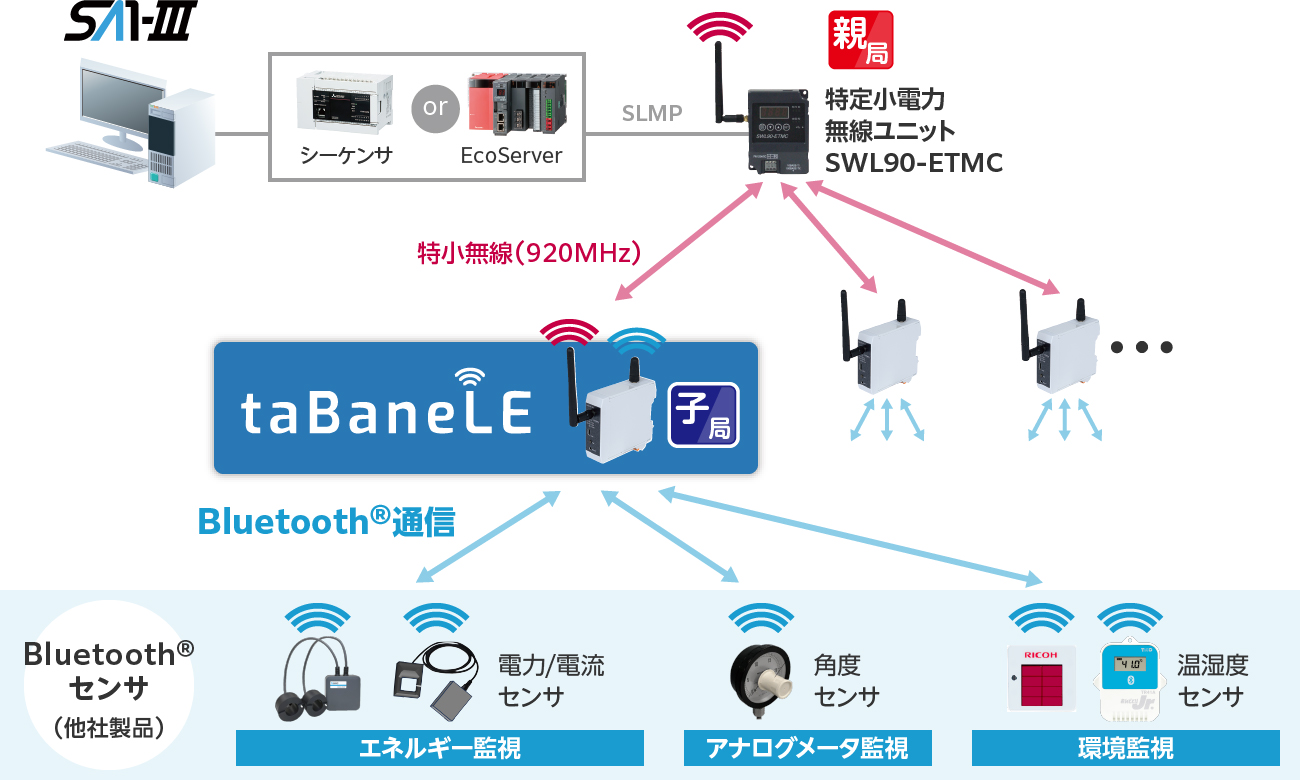

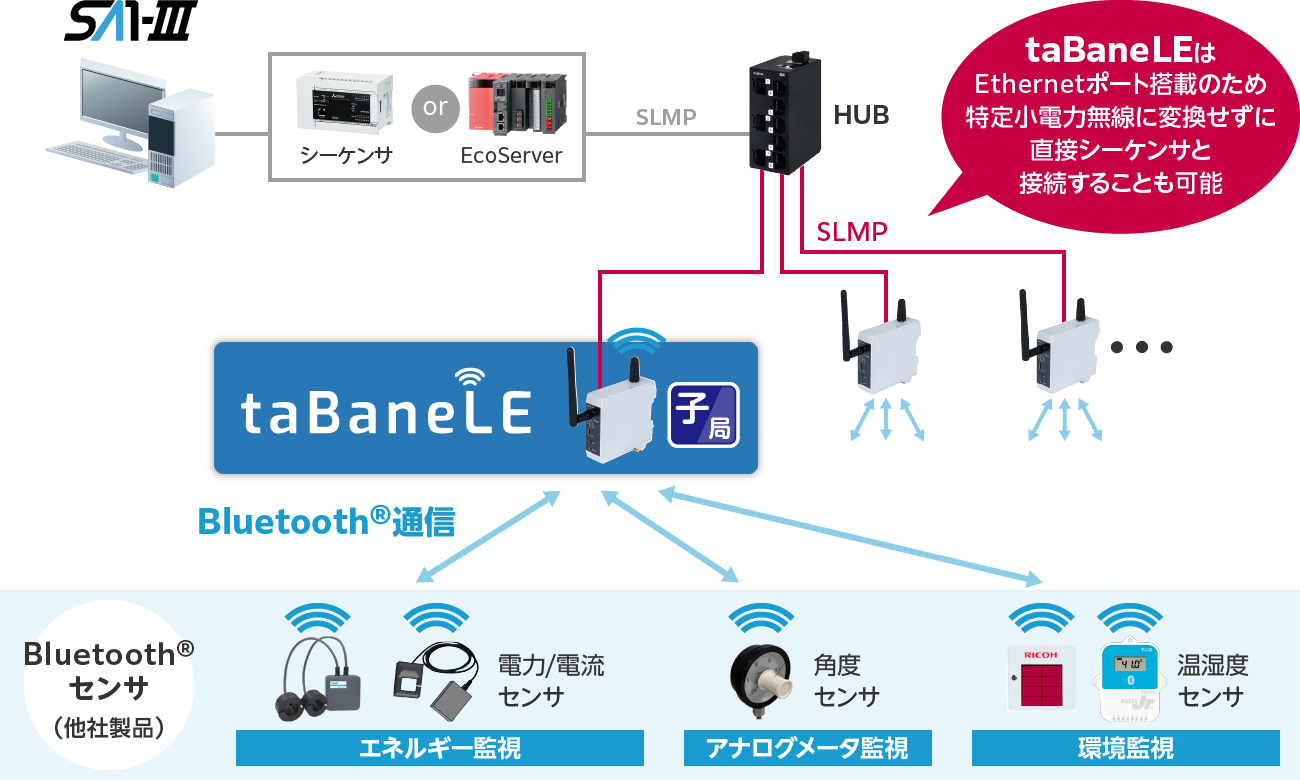

システム構成例

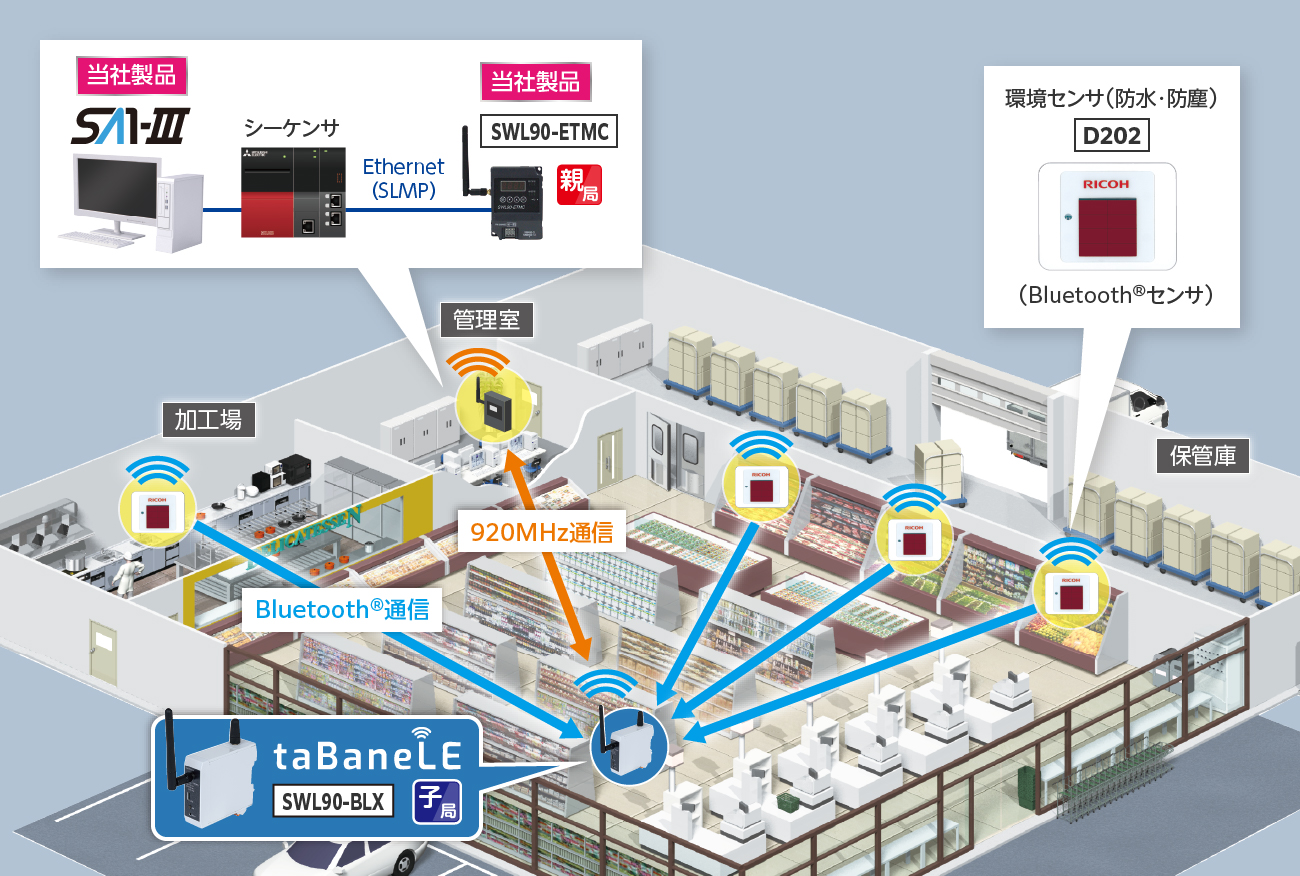

システム構成例 1
システム構成例 2（Ethernetのインフラが整備されている場合）
対応Bluetooth®センサ
エネルギー監視用(電力/電流計測) |
アナログメータ監視用 |
|
 |
 |
 |
|

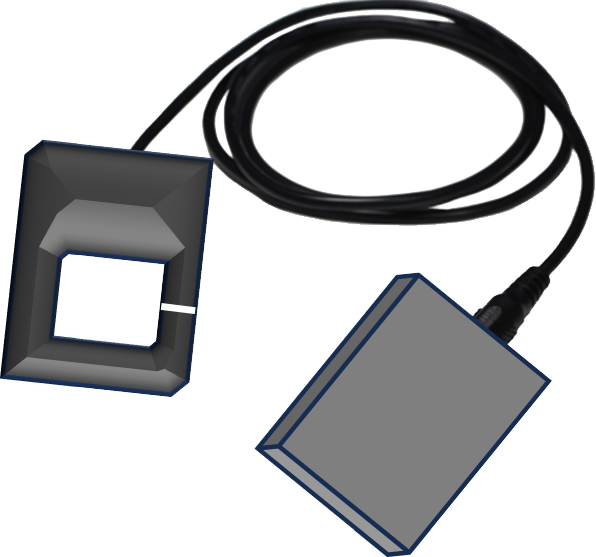

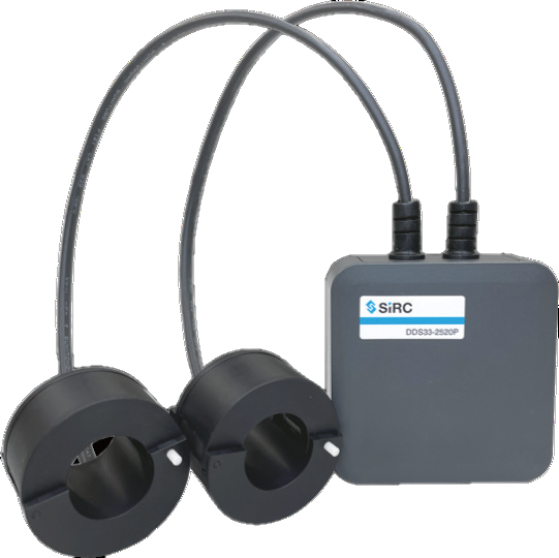

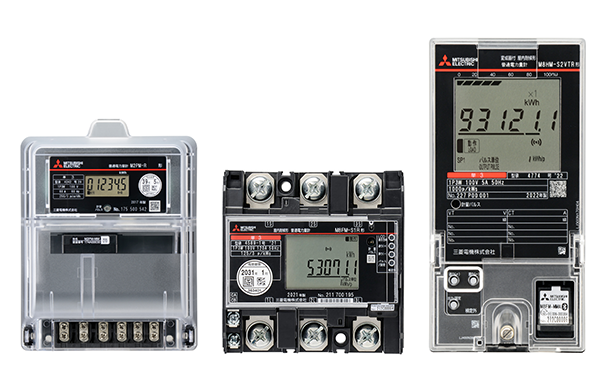

SIRC（サーク）製 電力センサ |
電力センサ(開発中) |

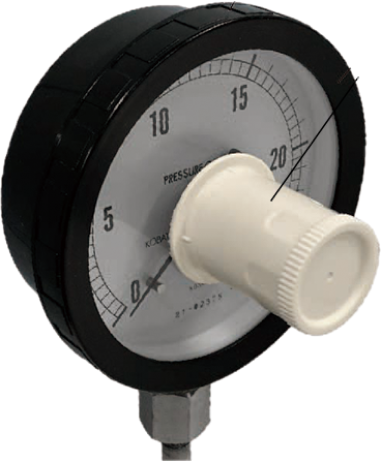

木幡計器製 角度センサ |
 |
 |
 |

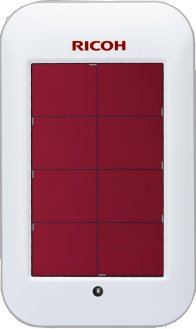

リコー製 環境センサ |
リコー製 CO2センサ |

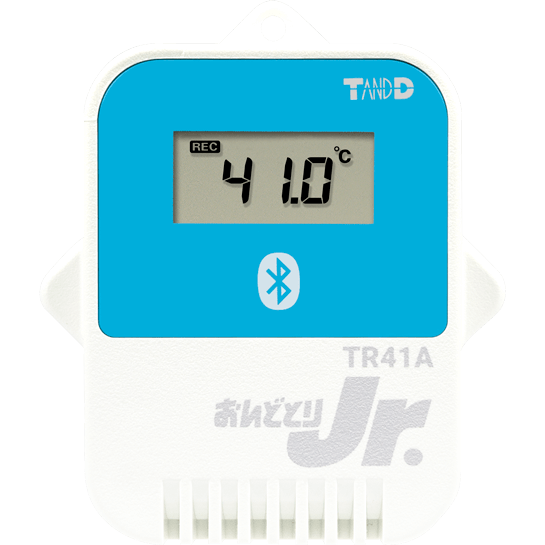

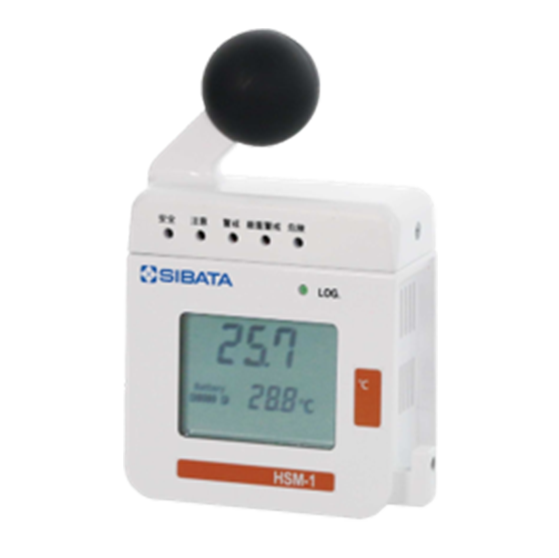

T&D製 温湿度センサ |

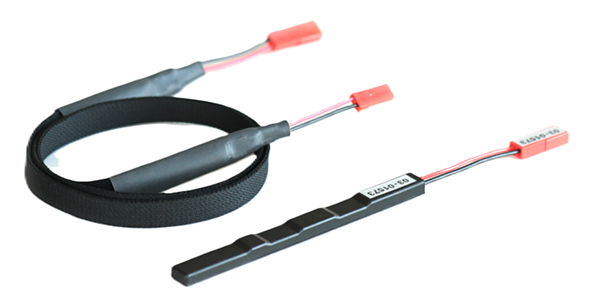

水漏れ検知用 |
位置検出用 |
|
 |
 |
|
エイブリック製 漏水センサ |

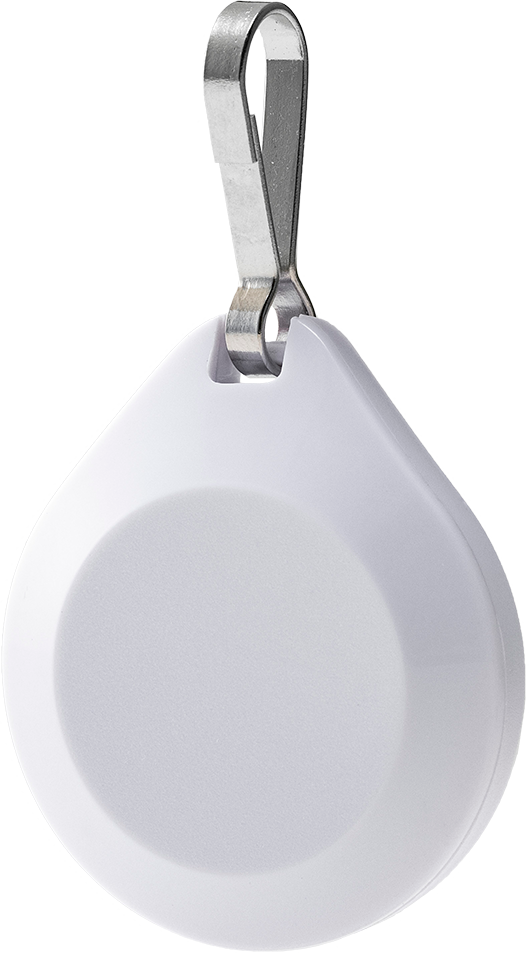

Braveridge製 キーホルダービーコン |
|
仕様
■一般仕様
| 項目 | SWL90-ETMC | SWL90-BLX |
|---|---|---|
| 電源電圧 | DC12V/24V | DC12V/24V |
| 定格電力 | 1.5W | 1.5W |
| 使用周囲温度 | 0〜55℃ | 0〜55℃ |
| 使用周囲湿度 | 5〜95%RH（結露しないこと） | 5〜95%RH（結露しないこと） |
| 外形寸法（アンテナは除く） | 65(W)×89(H)×35(D)mm | 25(W)×87(H)×95(D)mm |
| 設置方法 | DINレール | DINレール |
| BLX対応ソフトウェアージョン | 5.00以降 | ― |
■無線仕様
| 項目 | SWL90-ETMC | SWL90-BLX |
|---|---|---|
| Bluetooth®デバイス接続台数 | ― | 最大8台 （SWL90-BLX 1台当たり） |
| 最大子局接続台数 | 最大64台 （通信構成により異なります） |
― |
| 最大中継段数 | 5段 | 5段 |
| 対応通信規格 | 920MHz帯特定小電力標準規格 ARIB STD-T108準拠 |
・Bluetooth® 5.1 ・920MHz帯特定小電力標準規格 ARIB STD-T108準拠 |
| データ通信周期 | ― | 特小無線通信時：1分〜60分 |
| 最大通信距離（屋内）※1 | 約100m（見通し） | ・Bluetooth®：約10m（見通し） ・特小無線：約100m（見通し） |
■有線仕様 (Ethernetポート使用時)
| 項目 | SWL90-ETMC | SWL90-BLX |
|---|---|---|
| インタフェース | Ethernet (IEEE 802.3u 100BASE-TX (100Mbps)、コネクタ: RJ-45) | |
| 通信プロトコル | SLMP（3Eフレームクライアント） | |
- ※1中継なしの場合。また、アンテナの設置環境によって通信距離は変動します。
設定ツール
無線ユニットのパラメータ設定、通信経路や電波強度および周囲の電波状況を確認できるツールです。
下記URLより、「SWLサポートツール（SWL-SupportTool）」をダウンロードしてください。
