産業用スイッチングハブ
「DT125TXA/DT128TXA」
「DT125TXA/DT128TXA」
産業用スイッチングハブ「DT125TXA/DT128TXA」
特長
産業用スイッチングハブ「DT125TXA/DT128TXA」
- 業界最小・最軽量クラスの産業用スイッチングハブ
- シーケンサ同等サイズで盤内にスマートに取付
■生産現場に強いスイッチングハブ
- ※1: ACアダプタ『IPU10-105-P00A』はオプション品(別売)です。
基本構成

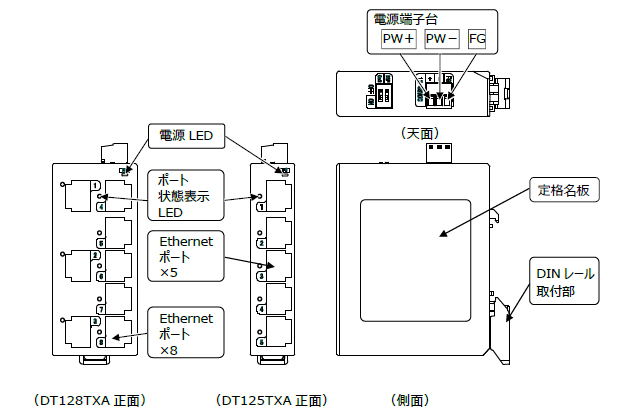

構造
「DT125TXA/DT128TXA」は下記部材にて構成されています
仕様
項目 | DT125TXA | DT128TXA |
動作周囲温度 | -10〜60℃(氷結しないこと) | |
質量 | 約56g | 約90g |
動作及び保存湿度 | 95%RH以下(結露しないこと) | |
電源仕様 | DC12〜48V | |
電源構成 | ― | |
消費電流 | 104mA(DC12V時) | 150mA(DC12V時) |
適合通信規格 | IEEE 802.3u 100BASE-TX IEEE 802.3 10BASE-T |
|
伝送速度 | 100Mbps、10Mbps(自動認識) | |
レイテンシ(※1) | 2.24μs(100Mbit/s時) | |
ポート数 | 5ポート | 8ポート |
伝送距離目安 | 最大100m(※2) | |
適合安全規格 | UL、 CE、 FCC | |
対応機能 | オートネゴシエーション、 Auto MDI/MDI-X | |
耐ノイズ | シミュレータノイズ 500Vp-p、 ノイズ幅:1μs、 ノイズ周波数45Hzのノイズシミュレータによる |
|
耐振動 | 周波数: 13.2〜100Hz、 加速度: 4.9m/s2、 掃引回数: X,Y,Z方向 各2時間 | |
耐衝撃 | 加速度: 980m/s2、 衝撃回数: X,Y,Z方向 各3回 |
- ※1 本データは、当社試験環境による結果であり保証値ではありません。
お客様のご使用環境により性能は異なります。 - ※2 ご使用になるケーブルによって異なります。詳細はケーブル仕様をご参照ください。
注意事項
ご使用前に、「ユーザーズマニュアル」を必ずお読みくださるようよろしくお願いいたします。
- Ethernetケーブルを接続する場合、ケーブル長や使用温度範囲に制限があります。
使用されるケーブルの仕様に合わせて配線してください。
※当社Ethernetケーブル形名:SC-E5EWシリーズの仕様を参考ください - コネクタの接続は、“カチッ”と音がするまでしっかり行ってください。
- コネクタにケーブルの自重あるいは張力が直接掛からないようにしてください。
伝送損失が増えたり断線したりするおそれがあります。 - リピータハブをカスケード接続する場合は、接続段数及びケーブル長に制限がありますのでご注意ください。
(詳細はご使用になるリピータハブの取扱説明書を参照ください)
