PoE対応 産業用スイッチングハブ
PoE対応 産業用スイッチングハブ

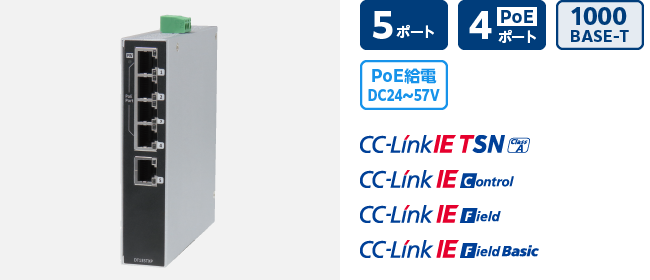

DT135TXP
PoE対応 産業用スイッチングハブ
DT138TXP
特長
スリムながら大容量給電
PoE対応で電源確保がラクラク！
- 耐振動・耐衝撃性に優れた堅牢なメタルハード
- 広い温度範囲に対応（-10〜60℃）
- UL規格対応、装置全体のUL認証が容易
- CC-Link IEノイズ試験基準をクリアした耐ノイズ性能

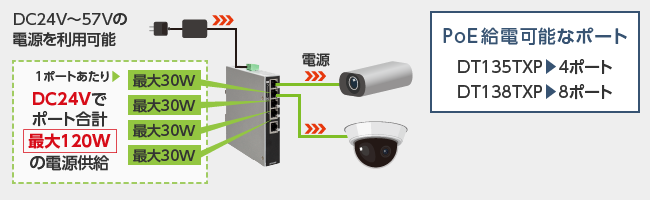

大容量の給電が可能なスイッチングハブ
IEEE802.3af/at規格に準拠しているため、大容量の給電をすることができます。国内の工場などで一般的に多く使用されているDC24Vから対応しています。

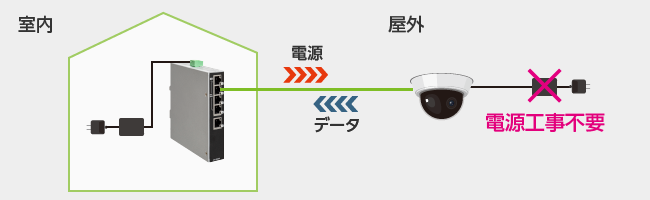

電源確保が難しい屋外へも機器を設置可能
ネットワーク機器を設置する場所に電源がなくても、電源工事不要でネットワーク機器を設置できます。
導入コストの削減 電源を確保するための新たな配線工事が不要で、LANケーブル1本で手軽に導入できます。
|

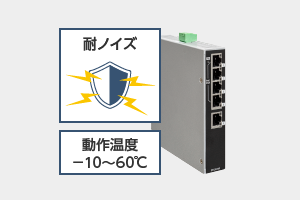

産業用で耐環境性能向上 耐ノイズ性能・耐環境に優れた産業用スイッチングハブです。
|

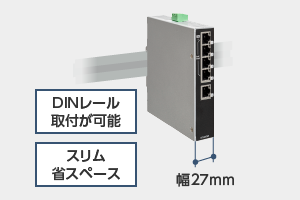

本体スリムでDINレール取付 本体幅27mmとスリムで省スペース。DINレール取付が可能で、他の産業用機器と一緒に、制御盤内へ設置できます。
|
CE、UL認証を取得済み 他の認証済み機器と一緒に設置できるため、設備全体の認証取得に対応します。
|

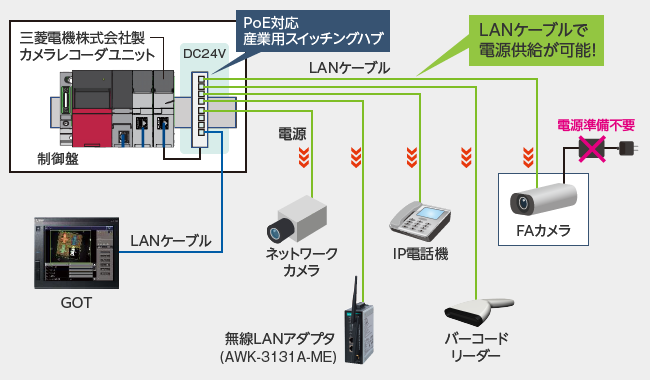

システム構成例
- カメラ・レコーダユニットなどの三菱電機株式会社製PoE対応製品をはじめ、汎用のPoE対応製品にも接続可能。
- 5ポート（PoE対応4ポート）、8ポート（PoE対応8ポート）の2種をラインアップし、幅広いシステム構成・用途に対応。
仕様
| 項 目 | DT135TXP | DT138TXP | |
|---|---|---|---|
| 動作周囲温度 | -10〜60℃ | ||
| 動作及び保存湿度 | 5〜95%RH（結露しないこと） | ||
| 質量 | 465g（電源端子台含む） | 480g（電源端子台含む） | |
| 電源仕様 | DC19〜57V | ||
| 消費電流（定格） | 170mA（DC24V時） | ||
| 最大消費電流（公称負荷） | 7.95A | 8.29A | |
| 適合通信規格 | IEEE 802.3ab 1000BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3 10BASE-T IEEE 802.3af / IEEE 802.3at |
||
| 伝送速度 | 10Mbps、100Mbps、1Gbps（自動認識） | ||
| ポート数 | 5ポート | 8ポート | |
| 適合安全規格 | UL、CE | ||
| 対応機能 | オートネゴシエーション、AutoMDI/MDI-X | ||
| 耐ノイズ | シミュレータノイズ500Vp-p ノイズ幅：1μs ノイズ周波数25〜60Hzのノイズシミュレータによる |
||
| 耐振動 | 周波数：10〜150Hz 加速度：9.8m/s2 掃印回数：X,Y,Z方向 各10回 |
||
| 耐衝撃 | 加速度：147m/s2 衝撃回数：X,Y,Z方向 各3回 | ||
| 適用ケーブル | ケーブル | 10Mbps、100Mbpsはカテゴリ5以上、 1Gbpsはカテゴリ5e以上、UTP／STPケーブル |
|
| 規格 | IEEE802.3、ANSI/TIA/EIA-568-B | ||
| コネクタ | RJ45プラグ | ||
| 当社形名 | SC-E5EWシリーズ | ||
| PoE給電 | PoE給電ポート数 | 4ポート | 8ポート |
| PoE給電可能 電源電圧 | DC24〜57V | ||
| PoE最大給電電力 | 30W（1ポートあたり）／120W（全ポート） ※1 | ||
- ※1本製品に接続する全てのPoE受電機器に必要な合計電力量よりも、容量の大きい電源をご用意ください。また、電源容量によっては本製品より供給できる最大電力量が変化しますのでご注意ください。
CC-Link IE TSN 認証Class について
CC-Link IE TSNでは、機器およびスイッチの機能・性能に応じて認証Classがあります。
認証ClassにはAとBがあり、ご使用される製品の認証Classによって、使用できる機能・システム構成が異なります。
システム構築の詳細につきましてはCC-Link協会の敷設マニュアルをご確認ください。
※ 当社スイッチングハブ（DT135TXP／DT138TXP）は時刻同期機能がご使用できません。対応機能につきましては下記の表を参照ください。
CC-Link IE TSN 認証Class 定義 （CC-Link IE TSN 敷設マニュアルより引用 ○:必須 ―:任意）
| NO. | 準拠規格 | 認証Class | ||
| A | B | |||
| 1 | リンクアップ/中継 | 1000BASE-T（IEEE802.3ab）準拠 | ○※2 | ○※2 |
| 100BASE-TX（IEEE802.3u）準拠 | ||||
| Auto MDI/MDI-X | ○ | ○ | ||
| オートネゴシエーション | ○ | ○ | ||
| 2 | 対応規格 | IEEE1588 準拠 | ― | ○ |
| IEEE802.1AS 準拠 | ― | ○ | ||
| 3 | 同期精度 | 1μs 以下 | ― | ○ |
| 4 | Time aware Queuing | IEEE802.1Qbv 準拠 | ― | ○ |
- ※21000BASEもしくは100BASEのどちらか一方、もしくは両方に対応のこと
価格表
| 品名 | 形名 | 標準価格（円） | ||
|---|---|---|---|---|
| 1Gbps 対応 |
PoE対応 産業用スイッチングハブ |
５ポート （PoE対応 4ポート） |
DT135TXP | 100,000 （税込110,000） |
| 8ポート （PoE対応 8ポート） |
DT138TXP | 129,000 （税込141,900） |
||
