GOTケーブル
他社FA機器接続ケーブル
他社機器との接続につきましては、三菱電機（株）発行の「GOT2000シリーズ
接続マニュアル（他社機器接続編1） GT Works3 Version1対応（SH-081190）」
または「GOT2000シリーズ接続マニュアル（他社機器接続編2） GT Works3
Version1対応（SH-081191）」 をご参照ください。
接続マニュアル（他社機器接続編1） GT Works3 Version1対応（SH-081190）」
または「GOT2000シリーズ接続マニュアル（他社機器接続編2） GT Works3
Version1対応（SH-081191）」 をご参照ください。
| 品名 | 形名 | ケーブル長 [m] | ||
|---|---|---|---|---|
| RS232ケーブル | シーケンサ用 | オムロン株式会社 | GT09-C30R20101-9P | 3 |
| 株式会社キーエンス | GT09-C30R21101-6P | 3 | ||
| GT09-C30R21102-9S | 3 | |||
接続例
■GT09-C30R20101-9P
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| CPU直接接続 | RS-232 | CQM1 | 3m |  |
| CQM1H | ||||
| CS1 | ||||
| CJ1 | ||||
| CV500 | ||||
| CV1000 | ||||
| CV2000 | ||||
| CVM1 | ||||
| シリアルコミュニケーション ユニット接続 |
CS1W-SCU21 |  |
||
| CJ1W-SCU41 | ||||
| コミュニケーションボード 接続 |
C200HW-COM02 |  |
||
| C200HW-COM05 | ||||
| C200HW-COM06 | ||||
| シリアルコミュニケーション ボード接続 |
CQM1-SCB41 |  |
||
| CS1W-SCB41 | ||||
| CS1W-SCB21 |

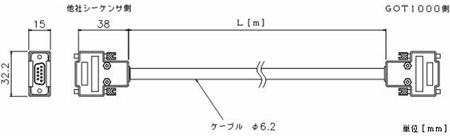

・外形寸法図
■GT09-C30R21101-6P
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| CPU直結接続 | RS-232 | KV-700 | 3m |  |
| KV-1000 |

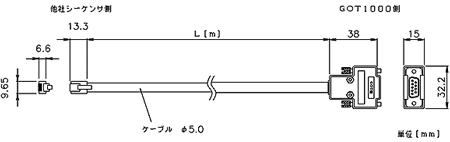

・外形寸法図
■GT09-C30R21102-9S
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| マルチコミュニケーション ユニット接続 |
RS-232 | KV-L20（ポート1） | 3m |  |
| KV-L20R（ポート1） |
・外形寸法図
