MR-Jリニューアルツール
製品一覧

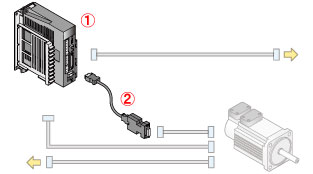

1次置換え

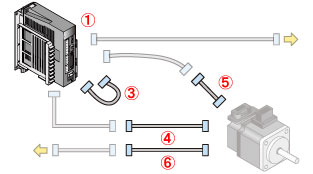

2次置換え
リニューアルツール
| No. | 品名 | No. | 品名 | No. | 品名 |
|---|---|---|---|---|---|
| ① | リニューアルキット | ② | 検出器信号変換ユニット | ③ | アンプ側エンコーダ変換ケーブル |
| ④ | モータ側電源変換ケーブル | ⑤ | モータ側エンコーダ変換ケーブル | ⑥ | モータ側ブレーキ変換ケーブル |
リニューアルキット
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-JAJ3KT04K | 1次置換え及び 一括置換え時に使用 |
MR-J3アンプ容量：100～400W用 | |
| SC-JAJ3KT06K | MR-J3アンプ容量：600W用 | ||
| SC-JAJ3KT1K | MR-J3アンプ容量：700W、1kW用 | ||
| SC-JAJ3KT3K | MR-J3アンプ容量：2、3.5kW用 |
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- KT
- ↑
- リニューアルキット
-
- □
- ↑
- 適用サーボアンプ容量
-
記号 MR-J3-□A サーボアンプ容量 04K 100W、200W、400W 06K 600W 1K 700W、1kW 3K 2kW、3.5kW
検出器信号変換ユニット
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-JAJ3ENIF | 1次置換え時に使用 | 全機種共通 |
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- ENIF
- ↑
- 検出器信号変換
アンプ側エンコーダ変換ケーブル
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-JAJ3ENA1C02M | 2次置換え及び 一括置換え時に使用 |
全機種共通 |
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- ENA1
- ↑
-
記号 接続先区分 ENA1 アンプ側用
-
- C
-
- 02M
- ↑
-
記号 ケーブル長 02M 0.25m
モータ側電源変換ケーブル
 |
形名 | 内容 | 対象モータ形名 | |
|---|---|---|---|---|
| 置換え前 | 置換え後 | |||
| SC-SAJ3PW2KC1M | 2次置換え及び 一括置換え時に使用 |
HA-SE52(B) HA-SE53(B) HA-SE81(B) HA-SE102(B) HA-SE103(B) HA-SE152(B) HA-SE153(B) |
HF-SP52(B) HF-SP52(B) HF-SP81(B) HF-SP102(B) HF-SP102(B) HF-SP152(B) HF-SP152(B) |
|
| SC-SAJ3PW5KC1M | HA-SE121(B) HA-SE201(B) HA-SE202(B) HA-SE203(B) HA-SE301(B) HA-SE352(B) HA-SE353(B) |
HF-SP121(B) HF-SP201(B) HF-SP202(B) HF-SP202(B) HF-SP301(B) HF-SP352(B) HF-SP352(B) |
||
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- PW□K
- ↑
-
記号 接続先区分 PW2K HF-SP 2kW以下用 PW5K HF-SP 3.5kW以上用
-
- C
-
- 1M
- ↑
-
記号 ケーブル長 1M 1.0m
モータ側エンコーダ変換ケーブル
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-JAJ3ENM1C05M-A1 | 2次置換え及び 一括置換え時に使用 |
HA-FE → HF-KP用 負荷側 | |
| SC-JAJ3ENM1C05M-A2 | HA-FE → HF-KP用 反負荷側 |
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-JAJ3ENM2C03M-A1 | 2次置換え及び 一括置換え時に使用 |
HA-ME → HF-MP用 負荷側 | |
| SC-JAJ3ENM2C03M-A2 | HA-ME → HF-MP用 反負荷側 |
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-SAJ3EN2C1M | 2次置換え及び 一括置換え時に使用 |
HA-SE→HF-SP用 |
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- EN□
- ↑
-
記号 接続先区分 ENM1 HF-KP用 ENM2 HF-MP用 EN2 HF-SP用
-
- C
-
- □M
- ↑
-
記号 ケーブル長 03M 0.3m 05M 0.5m 1M 1.0m
-
- -□
- ↑
-
記号 ケーブル用途区分 A1 負荷側 A2 反負荷側
モータ側ブレーキ変換ケーブル
 |
形名 | 内容 | 備考 |
|---|---|---|---|
| SC-SAJ3BK1C1M | 2次置換え及び 一括置換え時に使用 |
HA-SE→HF-SP用 |
・形名構成
-
- SC-JAJ3
- ↑
- シリーズ名
-
- BK1
- ↑
-
記号 接続先区分 BK1 HF-SP用
-
- C
-
- 1M
- ↑
-
記号 ケーブル長 1M 1.0m
