MR-J3リニューアルツール
製品一覧・選定表
取付けアタッチメント
| No. | 形 名 | サーボアンプ | |
|---|---|---|---|
| 置換え前 | 置換え後 | ||
| 1 | SC-J3WJ4WBS02 | MR-J3W-77B | MR-J4W2-77B |
| MR-J3W-1010B | MR-J4W2-1010B | ||
| 2 | SC-J2SJ4BS04（※3） | MR-J3-500A/B | MR-J4-500A/B |
| MR-J3-350A4/B4 | MR-J4-350A4/B4 | ||
| 3 | SC-J2SJ4BS06（※3） | MR-J3-11KA/B | MR-J4-11KA/B |
| MR-J3-11KA/B-LR | |||
| MR-J3-15KA/B | MR-J4-15KA/B | ||
| MR-J3-15KA/B-LR | |||
| MR-J3-11KA4/B4 | MR-J4-11KA4/B4 | ||
| MR-J3-11KA4/B4-LR | |||
| MR-J3-15KA4/B4 | MR-J4-15KA4/B4 | ||
| MR-J3-15KA4/B4-LR | |||
（注）MR-J3Wシリーズを置換える場合はアンプ側制御信号変換ケーブルも必要です。
アンプ側制御信号変換ケーブル
| No. | 形 名 | サーボアンプ | |
|---|---|---|---|
| 置換え前 | 置換え後 | ||
| 1 | SC-J3WJ4WCTC03M（※1） | MR-J3Wシリーズ | MR-J4W2シリーズ |
（注）MR-J3W-77B/1010Bを置換える場合は取付けアタッチメントも必要です。

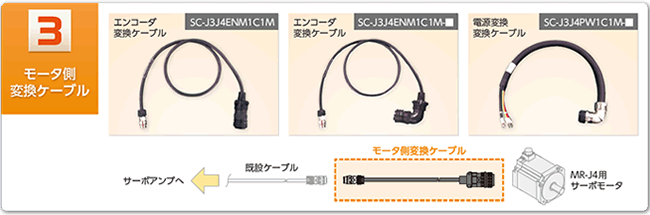

モータ側変換ケーブル
| No. | 形 名 | サーボモータ | |||
|---|---|---|---|---|---|
| 置換え前 | 置換え後 | ||||
| 1 | エンコーダ用 | SC-J3J4ENM1C1M（※2） | HA-LP601(4)(B) |
HG-JR601(4)(B) |
|
| HA-LP701M(4)(B) | HG-JR701M(4)(B) | ||||
| HA-LP801(4)(B) | HG-JR801(4)(B) | ||||
| HA-LP11K1M(4)(B)/ 11K2(4)(B)/15K2(4)(B) |
HG-JR11K1M(4)(B) | ||||
| HA-LP12K1(4)(B) | HG-JR12K1(4)(B) | ||||
| HA-LP15K1M(4)(B)/ 22K2(4)(B) |
HG-JR15K1M(4)(B) | ||||
| 2 | SC-J3J4ENM1C1M-■（※2,4） | HA-LP601(4)(B) |
HG-JR601(4)(B) |
||
| HA-LP701M(4)(B) | HG-JR701M(4)(B) | ||||
| HA-LP801(4)(B) | HG-JR801(4)(B) | ||||
| HA-LP11K1M(4)(B)/ 11K2(4)(B)/15K2(4)(B) |
HG-JR11K1M(4)(B) | ||||
| HA-LP12K1(4)(B) | HG-JR12K1(4)(B) | ||||
| HA-LP15K1M(4)(B)/ 22K2(4)(B) |
HG-JR15K1M(4)(B) | ||||
| 3 | 電源用 | SC-J3J4PW1C1M-■（※4） | HA-LP15K1M(B)/22K2(B) | HG-JR15K1M(B) | |
| 4 | SC-SAJ3PW2KC1M-S2（※3） | HC-LP52(B) | HG-JR73(B) | ||
| 5 | SC-HAJ3PW1C1M（※3） | HC-LP202(B) | HG-JR353(B) | ||
| HC-LP302(B) | HG-JR503(B) | ||||
| HA-LP502 | HG-SR502 | ||||
| 6 | SC-J2SJ4PW3C1M-■（※3,4） | HA-LP601(4)(B) | HG-JR601(4)(B) | ||
| HA-LP701M(4)(B) | HG-JR701M(4)(B) | ||||
| HA-LP801(4)(B) | HG-JR801(4)(B) | ||||
| HA-LP11K1M(4)(B)/ 11K2(4)(B)/15K2(4)(B) |
HG-JR11K1M(4)(B) | ||||
| HA-LP12K1(4)(B) | HG-JR12K1(4)(B) | ||||
| HA-LP15K1M4(B)/ 22K24(B) |
HG-JR15K1M4(B) | ||||
| 7 | 冷却ファン用 | SC-J2SJ4FAN1C1M（※3） | HA-LP15K1(4) | HG-JR15K1(4) | |
| HA-LP20K1(4) | HG-JR20K1(4) | ||||
| HA-LP22K1M(4)/30K2(4) | HG-JR22K1M(4) | ||||
| HA-LP25K1(4) | HG-JR25K1(4) | ||||
- ※1：本ケーブルを使用する場合は、当社Webサイト掲載の結線図をご確認の上お客様の仕様に合わせてご使用ください。
- ※2：本ケーブルは、2線式、4線式の両方に対応しております。
- ※3： 現行リニューアル製品をMR-J3リニューアル用として流用しております。
- ※4：形名の■はアングルコネクタ引出し方向となります。ダウンロードページより外形寸方図をご確認ください。
●『SC-J3J4ENM1C1M-■』の■は引出し方向「A2」、「A3」、「A4」となります。
●『SC-J3J4PW1C1M-■』、『SC-J2J4PW3C1M-■』の■は引出し方向「A1」、「A2」となります。
サーボモータ、設置環境によってはコネクタやケーブルが干渉し、取付けが出来ない引出し方向があります。
三菱電機技術資料のサーボモータ外形寸法図、及び各ケーブルの仕様書に記載の外形寸法図をご確認の上、選定ください。
