MODBUSタイプ

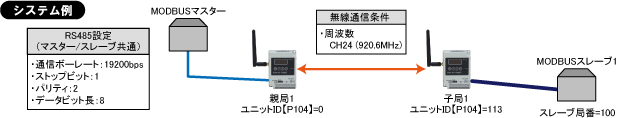

1：1通信MODBUSモード設定

親局の設定

無線ユニット1(親局)のパラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
自局無線パラメータ	P103	―	グループNo.	1	A
	P104	―	ユニットID	0	B
	P106	―	無線通信構成	1	C
	P107	C1	選択周波数	24	A
RS485設定パラメータ	P141	bAud	通信ボーレート	192	D
		SToP	ストップビット	1	D
		PAri	パリティ	2	D
		bLEn	データビット長	8	D
動作モード	P142	oPE	動作モード	0	E
子局1登録パラメータ	P201	Unid	子局1ユニットID	113	F
MODBUS機器登録パラメータ	P401	St	MODBUSスレーブ1のスレーブ局番	100	G
MODBUS機器登録パラメータ	P401	Unid	子局のユニットID	113	G

AグループNo.と使用周波数を、同一エリア内のシステム毎で設定してください。
【同一エリアで複数システムを使用する場合】
グループNo.と周波数設定が重複しないようにしてください。電波干渉し通信が不安定になることがあります。

BユニットID【P104】を「0」に設定することにより親局として使用できます。

Cお客様の希望される無線通信構成を設定してください。（ツリーモード／メッシュモード）

DRS485通信するためのパラメータ設定をしてください。

※三菱電機（株）製三菱エネルギー計測ユニット（形名EMU4-BD1-MB／EMU4-HD1-MB）を初期設定でご使用される場合は、初期値のままで通信可能です。

EMODBUSモードで設定してください。

F子局1のユニットIDを入力してください。ユニットIDは、子局のSERIALの上位3桁です。（子局のパラメータ【P104】又は定格銘板を参照ください）また、パラメータ設定でユニットID変更可能ですので、同一システムでユニットIDが重複する場合は変更してください。

G「St」にはMODBUSスレーブのスレーブ局番を設定、「Unid」にはMODBUSスレーブを接続する子局のユニットIDを設定してください。MODBUSスレーブ1のスレーブ局番は，ご使用になるスレーブのパラメータをご確認ください。

その他のパラメータは初期値で通信可能です。

子局の設定

無線ユニット2(子局)の無線パラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
自局無線パラメータ	P103	―	グループNo.	1	H
	P106	―	無線通信構成	1	H
	P107	C1	選択周波数	24	H
RS485設定パラメータ	P141	bAud	通信ボーレート	192	H
		SToP	ストップビット	1	H
		PAri	パリティ	2	H
		bLEn	データビット長	8	H
動作モード	P142	oPE	動作モード	0	H

H親局のパラメータの設定と合せてください。
【同一エリアで複数システムを使用する場合】
グループNo.と周波数設定が重複しないようにしてください。電波干渉し通信が不安定になることがあります。

その他のパラメータは初期値で通信可能です。

MODBUSはSchneider Electric SAの登録商標です。
