MODBUSタイプ

無線テストモード設定

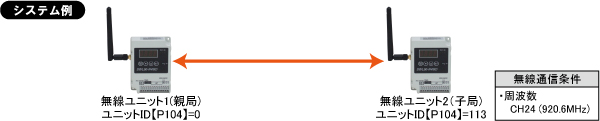

親局／子局のパラメータを下記のとおり設定してください。（MODBUS機器の接続は不要です）

無線テストモード(電波強度確認)を使用する場合

親局の設定

親局の無線パラメータ、子局登録パラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
自局無線パラメータ	P103	―	グループNo.	1	A
	P104	―	ユニットID	0	B
	P106	―	無線通信構成	1	C
	P107	C1	選択周波数	24	A
	P198	―	無線テストモード	2	D
子局1登録パラメータ	P201	Unid	子局1ユニットID	113	E

AグループNo.と使用周波数を、同一エリア内のシステム毎で設定してください。
【同一エリアで複数システムを使用する場合】
グループNo.と周波数設定が重複しないようにしてください。電波干渉し通信が不安定になることがあります。

BユニットID【P104】を「0」に設定することにより親局として使用できます。

C通信距離の限界を確認する場合はツリーモードで設定してください。

D無線テストモード【P198】を“2”にすることにより、電波強度を確認することができます。

E子局1のユニットIDを入力してください。ユニットIDは、子局のSERIALの上位3桁です。
（子局のパラメータ【P104】又は定格銘板を参照ください）
またパラメータ設定でユニットID変更可能ですので、同一システムでユニットIDが重複する場合は変更してください。
※定格銘板の内容については、「1：1通信MODBUSモード設定」を参照してください。

その他のパラメータは初期値で通信可能です。

子局の設定

子局1の無線パラメータを下記のとおり設定してください。
