三菱有圧換気扇用 換気・空調用機器システム部材

フィルターユニット・防虫網ユニット

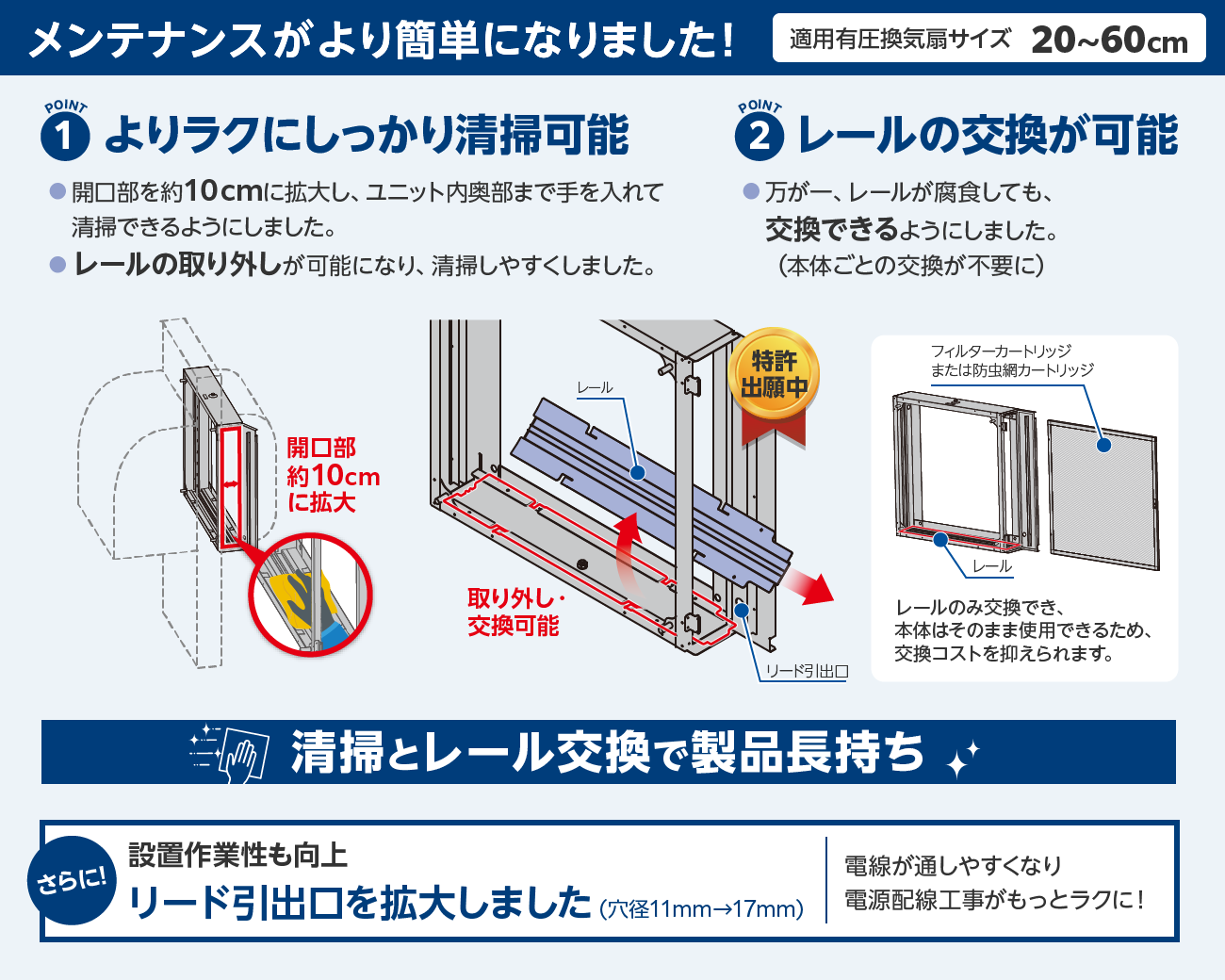

特長

• フィルター・防虫網交換が簡単で経済的。
• 高耐食塗装品もラインアップ。
• 有圧換気扇とシャッターも取付け可能です。
• 給気使用時、シャッターとの組合せ取付けが可能です。
• カートリッジは工具を使わず取外し可能です。
  ※20～60cmのみ
• カートリッジの取出し方向は、左または右側から可能です。
  ※本商品を180°回転させてください
• 排水機能を有しています。

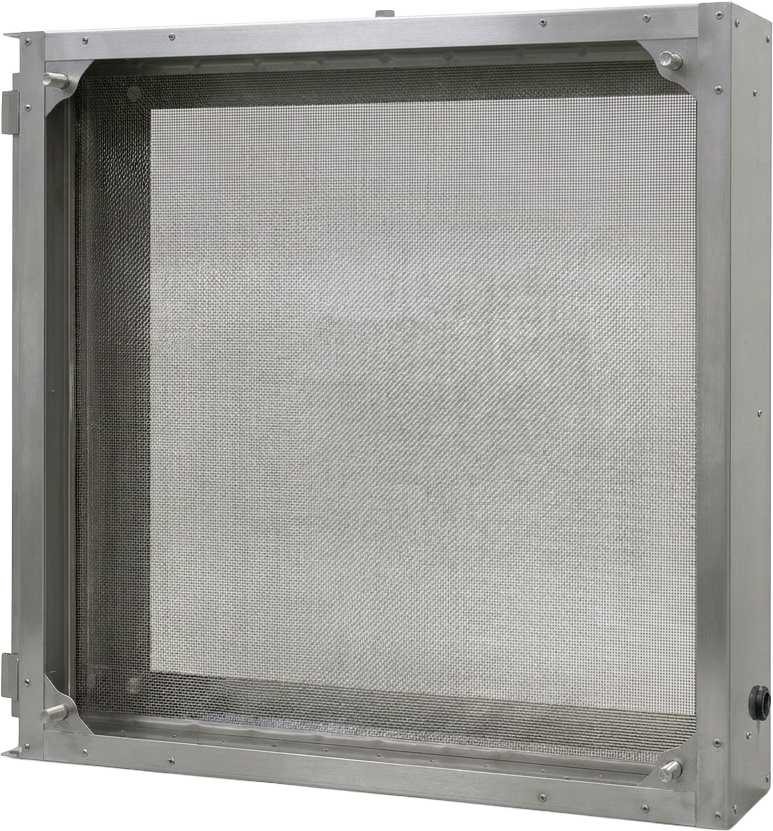

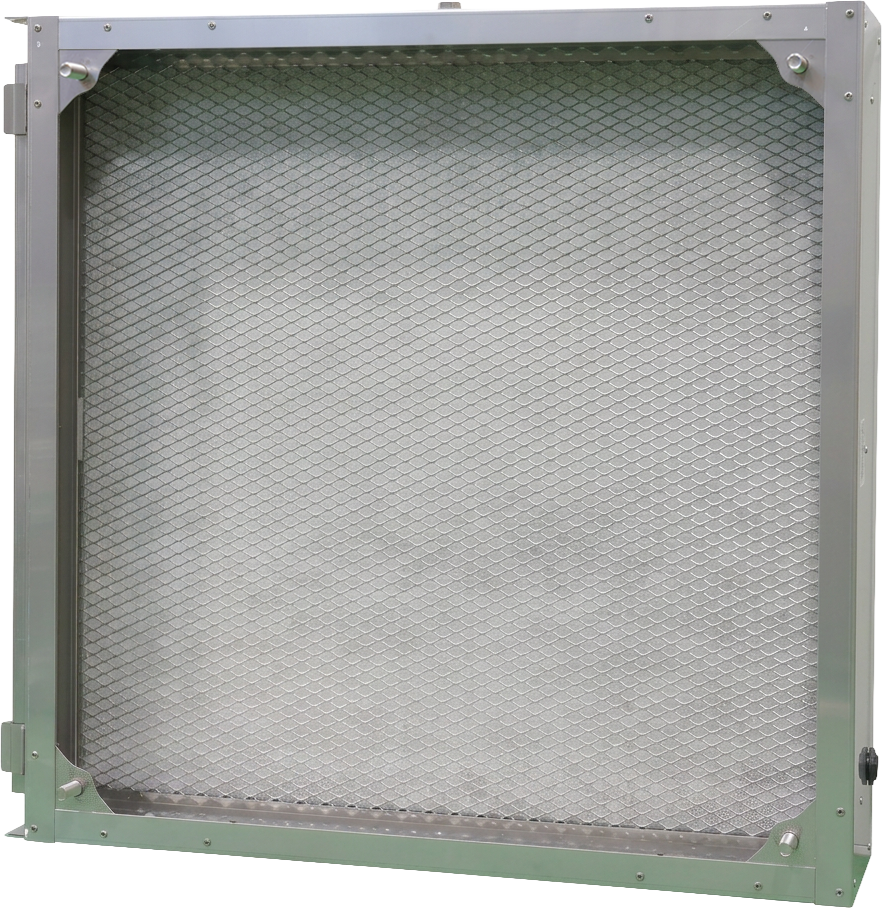

フィルターユニット、防虫網ユニット 20～60cm

適用 有圧換気扇 サイズ	形名
	フィルターユニット		防虫網ユニット
	鋼板製	ステンレス製	鋼板製	ステンレス製
20cm	FU-20PSF-D	FU-20PSFS-D	FU-20MF-D	FU-20MFS-D
25cm	FU-25PSF-D	FU-25PSFS-D	FU-25MF-D	FU-25MFS-D
30cm	FU-30PSF-D	FU-30PSFS-D	FU-30MF-D	FU-30MFS-D
35cm	FU-35PSF-D	FU-35PSFS-D	FU-35MF-D	FU-35MFS-D
40cm	FU-40PSF-D	FU-40PSFS-D	FU-40MF-D	FU-40MFS-D
45・50cm	FU-50PSF-D	FU-50PSFS-D	FU-50MF-D	FU-50MFS-D
60cm	FU-60PSF-D	FU-60PSFS-D	FU-60MF-D	FU-60MFS-D

フィルターユニット、防虫網ユニット 70～105cm

適用 有圧換気扇 サイズ	形名
	フィルターユニット		防虫網ユニット
	鋼板製	ステンレス製	鋼板製	ステンレス製
70cm	FU-70KPSF	FU-70KPSFS	FU-70KMF	FU-70KMFS
80cm	FU-80KPSF	FU-80KPSFS	FU-80KMF	FU-80KMFS
105cm	FU-105KPSF	FU-105KPSFS	FU-105KMF	FU-105KMFS

交換レール（ステンレス製）

形名	適用フィルターユニット形名	適用防虫網ユニット形名
FUR-20S	FU-20PSF-D、FU-20PSFS-D	FU-20MF-D、FU-20MFS-D
FUR-25S	FU-25PSF-D、FU-25PSFS-D	FU-25MF-D、FU-25MFS-D
FUR-30S	FU-30PSF-D、FU-30PSFS-D	FU-30MF-D、FU-30MFS-D
FUR-35S	FU-35PSF-D、FU-35PSFS-D	FU-35MF-D、FU-35MFS-D
FUR-40S	FU-40PSF-D、FU-40PSFS-D	FU-40MF-D、FU-40MFS-D
FUR-50S	FU-50PSF-D、FU-50PSFS-D	FU-50MF-D、FU-50MFS-D
FUR-60S	FU-60PSF-D、FU-60PSFS-D	FU-60MF-D、FU-60MFS-D

交換用予備フィルター

形名	適用フィルターユニット形名	備考
PSF-20-C	FU-20PSF-D、FU-20PSFS-D、FU-20PSF-C、FU-20PSFS-C	5枚入
PSF-25-C	FU-25PSF-D、FU-25PSFS-D、FU-25PSF-C、FU-25PSFS-C
PSF-30-C	FU-30PSF-D、FU-30PSFS-D、FU-30PSF-C、FU-30PSFS-C
PSF-35-C	FU-35PSF-D、FU-35PSFS-D、FU-35PSF-C、FU-35PSFS-C
PSF-40-C	FU-40PSF-D、FU-40PSFS-D、FU-40PSF-C、FU-40PSFS-C
PSF-50-C	FU-50PSF-D、FU-50PSFS-D、FU-50PSF-C、FU-50PSFS-C
PSF-60-C	FU-60PSF-D、FU-60PSFS-D、FU-60KPSF、FU-60KPSFS
PSF-70	FU-70KPSF、FU-70KPSFS	2枚入・ 1セット
PSF-80	FU-80KPSF、FU-80KPSFS
PSF-105	FU-105KPSF、FU-105KPSFS

ご 注 意

● フィルターユニット、防虫網ユニット取付けの際、カートリッジ取出方向から、L寸法以内に干渉なき位置に取付けください。 ● 換気扇電源側には、モータ焼損防止のため過負荷保護装置を取付けください。 ● フィルターユニットは防塵用に、防虫網ユニットは防虫用にお使いください。 ● カートリッジは必ず左右引出しとなるよう設置してください。 ● カートリッジ落下防止のため、落下防止用金具を必ず取付けてご使用ください。 ※70～105cm ● 2分割カートリッジのためメンテナンス時の連結部取付け、取外しは必ず行ってください ※70～105cm ● カートリッジを連結せずに差し込んだ場合、後方部を引き出すことができませんのでご注意ください。 ※70～105cm ● 留具の締め忘れにより、異音が発生する恐れがあるため、留具はしっかり取付けてください。 ● 網・予備フィルターの交換はプラスドライバーが必要です。 ※70～105cm ● フィルターユニット、防虫網ユニットに防雨機能はありません。 ● 本商品は、防雨性能を向上させる商品ではありません。 ● 本体周囲温度80℃以下でご使用ください。 ※フィルターユニットのみ 排気熱等がフィルターへ影響を与えますので、連続的な高温排気がある場所でのご使用にはご注意ください。 ● 屋内側でフィルター、防虫網のメンテナンスができる高さ、場所へ取付けてください。 ● 定期点検するフィルター・防虫網は早めに点検・清掃してください。汚れが目立つ場合は新品（有償）に交換してください。 ● フィルターは一般的な環境では壁面の取付1か月後に、一度点検して今後のメンテナンス時期を判断してください。 防虫網は約3ヶ月に1度点検してください。 フィルター・防虫網が目詰まりすると、有圧換気扇に悪影響を与えるおそれがあります。 ● 防虫網ユニットの防虫網目より小さい虫は侵入する恐れがあります。 ● フィルターユニットをご使用の場合でも小さい虫、その他屋内への異物の侵入を完全に防止することはできません。 ● 防虫網ユニットには、フィルターとフィルターカートリッジ、プレフィルター(70～105cm)は付属していません。 ● フィルターユニットは厨房など油煙の多い場所ではご使用できません。 ● 適用サイズを超える有圧換気扇と組合せて使用しないでください。 ● 一般的な環境でお使いください。 ◎工場、倉庫の防塵、防虫対策用。 ◎高所で屋外からのメンテナンスが困難な環境の防塵、防虫対策用。 ◎その他頻繁にフィルターや防虫網の清掃・交換が必要な環境の防塵、防虫対策用。 ● 表面の色・ツヤにばらつきがでることがございますが、製品の性能、機能に影響をおよぼすものではありません。
