三菱有圧換気扇用 換気・空調用機器システム部材

取付枠組合せ一覧表はこちら (PDF)1.1MB

サンドイッチ/ALCパネル用取付枠

製品概要紹介

取付方法紹介

サンドイッチ/ALCパネル用取付枠の特長

特長

サンドイッチ/ALCパネル用取付枠の特長

  • ※1ALCパネルにAPW-50S-100を使用した場合。
  • ※2ドレンパンはオプション品(別売)です。
  • ※3気象条件等により水たれによる汚れを完全に防止することはできません。

施工方法

※図は全て50cm取付枠用のイメージ図です。
 その他サイズおよび詳細な施工方法については取扱説明書をご参照ください。

サンドイッチ/ALCパネル用取付枠の施工方法1

サンドイッチ/ALCパネル用取付枠の施工方法2

  • ※4ラインアップ追加、製品改良に伴い形名末尾に対応壁厚を追加いたしました。(例:050⇒壁厚50mm)
  • ※5固定用金具の取付寸法については取扱説明書をご参照ください。
  • ※640cmの有圧換気扇やウェザーカバー等を取付ける際は50cm用の取付枠に別途アタッチメント(別売)が必要となります。
  • ※7浸入した雨水を排水するためには別途ドレンパン(別売)が必要となります。

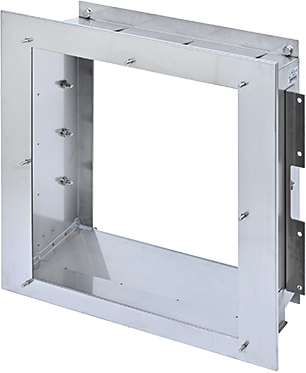

取付枠(ステンレス製)

■サンドイッチパネル用

対応壁厚
(mm)
適用有圧換気扇
サイズ
標準タイプ 高耐食仕様 適用ウェザーカバー形名
※高耐食仕様も用意しています
形名 形名 排気形 給気形
50 40cm SPW-50S-050 SPW-50S-050KT W-40SB(M) QWH-40SA(M)
45・50cm W-50SB(M) QWH-50SA(M)
60cm SPW-60S-050 SPW-60S-050KT W-60KSA(M) QWH-60KSA(M)
75 40cm SPW-50S-075 SPW-50S-075KT W-40SB(M) QWH-40SA(M)
45・50cm W-50SB(M) QWH-50SA(M)
60cm SPW-60S-075 SPW-60S-075KT W-60KSA(M) QWH-60KSA(M)
ダウンロードはこちら
ダウンロードはこちら
高耐食仕様については こちらをご参照ください

■ALCパネル用

対応壁厚
(mm)
適用有圧換気扇
サイズ
標準タイプ 高耐食仕様 適用ウェザーカバー形名
※高耐食仕様も用意しています
形名 形名 排気形 給気形
100 40cm APW-50S-100 APW-50S-100KT W-40SB(M) QWH-40SA(M)
45・50cm W-50SB(M)-AP QWH-50SA(M)-AP
60cm APW-60S-100 APW-60S-100KT W-60KSA(M) QWH-60KSA(M)
ダウンロードはこちら
ダウンロードはこちら
高耐食仕様については こちらをご参照ください

オプション(ステンレス製)

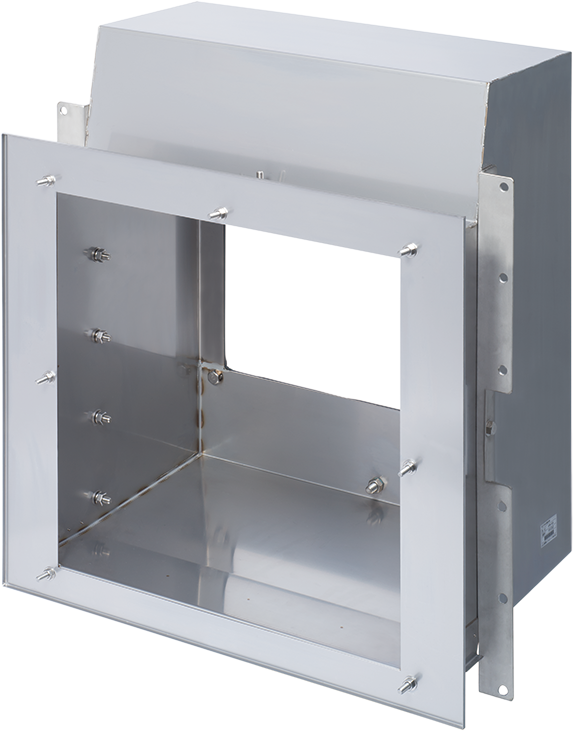

■ドレンパン

適用有圧換気扇サイズ 標準タイプ 高耐食仕様 適用取付枠形名
※高耐食仕様も用意しています
形名 形名 サンドイッチパネル ALCパネル
40cm DP-50SA DP-50SAKT SPW-50S-050
SPW-50S-075
APW-50S-100
45・50cm
60cm DP-60SA DP-60SAKT SPW-60S-050
SPW-60S-075
APW-60S-100
ダウンロードはこちら
ダウンロードはこちら
高耐食仕様については こちらをご参照ください

■アタッチメント(※アタッチメントは50cmの取付枠に40cmの部材を取付ける際に必要となります)

適用有圧換気扇サイズ 標準タイプ 高耐食仕様 適用取付枠形名
※高耐食仕様も用意しています
形名 形名 サンドイッチパネル ALCパネル
40cm SPAT-40S SPAT-40SKT SPW-50S
SPW-50S-050
SPW-50S-075
-
APAT-40S APAT-40SKT - APW-50S
APW-50S-100
ダウンロードはこちら
ダウンロードはこちら
高耐食仕様については こちらをご参照ください

ALCパネル用取付枠対応ウェザーカバー(ステンレス製)

適用有圧
換気扇サイズ
種別 網タイプ 形名 適用取付枠形名
ALCパネル
45・50cm 排気形 防鳥網 W-50SB-AP APW-50S
APW-50S-100
防虫網 W-50SBM-AP
給気形 防鳥網 QWH-50SA-AP
防虫網 QWH-50SAM-AP
ダウンロードはこちら
ご 注 意
サンドイッチパネル厚み50mmと75mmに対応した製品です。厚み65mmのパネルにつきましては一部条件付きで
対応可能です。
ALCパネル厚み100mmに対応した製品です。ALCパネル100mm以外のパネルにはご使用できません。
この商品はステンレス製ウェザーカバー専用です。鋼板製ウェザーカバーには使用できません。
壁開口寸法をお守りください。壁開口寸法は、取付枠のサイズによって決まっています。取扱説明書を
必ず参照してください。
ALCパネル用取付枠50cm品のみ標準品の排気形、給排気形、給気形ウェザーカバーは使用できません。
取付枠専用の排気形(W-50SB(M)-AP)、給気形(QWH-50SA(M)-AP)ウェザーカバーをご使用ください。
(給排気形ウェザーカバーは対応していません。)
40cmの有圧換気扇やウェザーカバー等を取付ける際は50cm用の取付枠に別途アタッチメント(別売)が
必要となります。
ALCパネル用取付枠50cm品のみウェザーカバー取付側のピッチが標準品と異なるため、シャッター、
電動防火ダンパー、 固定式防火ダンパーは共締め使用できませんのでご注意ください。
(有圧換気扇と共締めしてください。)
当該品をご使用の場合でも屋内への雨水浸入を完全に防止することはできません。
台風などの暴風雨の場合は、換気扇を停止する、シャッターを閉じるなどの運用をしてください。
また、給気口近くの電装品などの設置は雨水浸入を想定して十分ご注意ください。
メンテナンス実施に必要な作業スペース・足場を確保してください。
製品の機能を維持するためには、定期的な点検が必要です。本製品は点検しやすい場所に据え付けてください。
取付場所によっては故障の原因になります。
次のような場所には取付けないでください。
◎腐食ガスが発生する場所
◎常時振動したり、振動しやすい場所
◎強酸・強アルカリ性・海岸近くで潮風にさらされる場所
◎天井面・床面
表面の色・ツヤにばらつきがでることがございますが、製品の性能、機能に影響をおよぼすものではありません。
