429MHz無線ユニット
通信構成設定
定格名板 確認

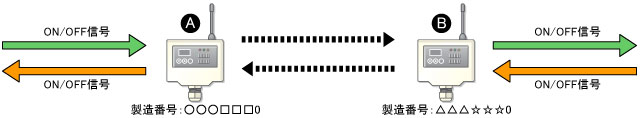

製造番号（7桁）の上位3桁が【P04】、次の3桁が【P05】となります。1:1（双方向通信）
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| ユニットA | ユニットB | ||
| P01 | 通信構成 | 0 | 0 |
| P02 | 周波数チャネル | ※1 | ユニットAと同一設定 |
| P04 | 通信先ID1 | △△△ | ○○○ |
| P05 | 通信先ID2 | ☆☆☆ | □□□ |
※1 詳細は「周波数チャネル設定」を参考にして設定してください。

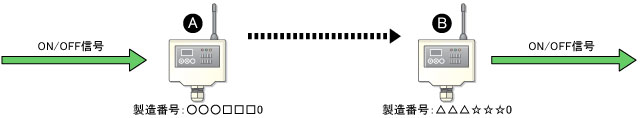

1:1（単方向通信）
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| ユニットA | ユニットB | ||
| P01 | 通信構成 | 1 | 2 |
| P02 | 周波数チャネル | ※1 | ユニットA と同一設定 |
| P04 | 通信先ID1 | ― | ○○○ |
| P05 | 通信先ID2 | ― | □□□ |
※1 詳細は「周波数チャネル設定」を参考にして設定してください。

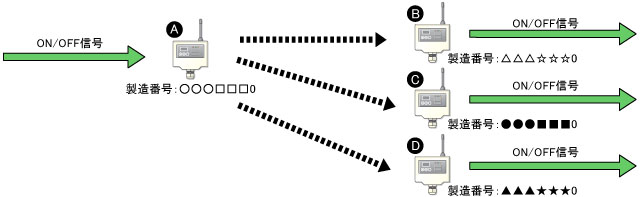

1:N（単方向通信）
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| ユニットA | ユニットB，C，D | ||
| P01 | 通信構成 | 3 | 4 |
| P02 | 周波数チャネル | ※1 | ユニットAと同一設定 |
| P04 | 通信先ID1 | ― | ○○○ |
| P05 | 通信先ID2 | ― | □□□ |
※1 詳細は「周波数チャネル設定」を参考にして設定してください。

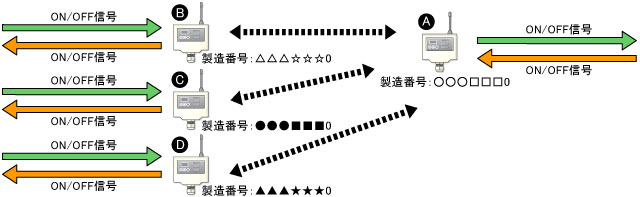

N:1（双方向通信）
| パラメータ番号 | 内容 | 設定値 | |
|---|---|---|---|
| ユニットA | ユニットB，C，D | ||
| P01 | 通信構成 | 6 | 5 |
| P02 | 周波数チャネル | ※1 | ユニットAと同一設定 |
| P03 | 通信台数 | 3 | ― |
| P04 | 通信先ID1 | △△△ | ○○○ |
| P05 | 通信先ID2 | ☆☆☆ | □□□ |
| P06 | 通信先ID1（2台目） | ●●● | ― |
| P07 | 通信先ID2（2台目） | ■■■ | ― |
| P08 | 通信先ID1（3台目） | ▲▲▲ | ― |
| P09 | 通信先ID2（3台目） | ★★★ | ― |
※1 詳細は「周波数チャネル設定」を参考にして設定してください。

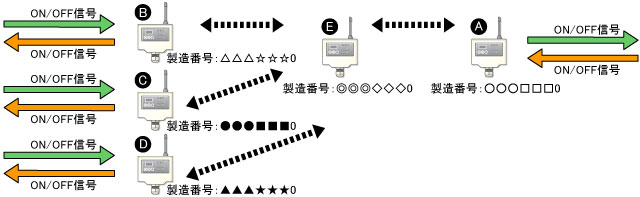

N:1（双方向通信）中継を必要とする場合
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| ユニットA | ユニットB，C，D | ユニットE（中継） | ||
| P01 | 通信構成 | 6 | 5 | 7 |
| P02 | 周波数チャネル | ※1 | ユニットAと同一設定 | ユニットAと同一設定 |
| P03 | 通信台数 | 3 | ― | ― |
| P04 | 通信先ID1 | △△△ | ○○○ | ― |
| P05 | 通信先ID2 | ☆☆☆ | □□□ | ― |
| P06 | 通信先ID1（2台目） | ●●● | ― | ― |
| P07 | 通信先ID2（2台目） | ■■■ | ― | ― |
| P08 | 通信先ID1（3台目） | ▲▲▲ | ― | ― |
| P09 | 通信先ID2（3台目） | ★★★ | ― | ― |
| P20 | 中継局数 | 1 | 1 | 1 |
| P21 | グループ№ | ※2 | ユニットAと同一設定 | ユニットAと同一設定 |

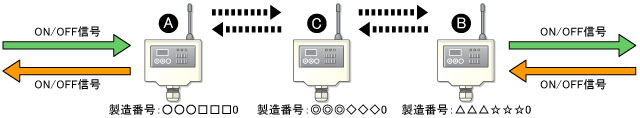

中継局設定（1台）
| パラメータ番号 | 内容 | 設定値 | ||
|---|---|---|---|---|
| ユニットA | ユニットB | ユニットC | ||
| P01 | 通信構成 | 0 | 0 | 7 |
| P02 | 周波数チャネル | ※1 | ユニットAと同一設定 | ユニットAと同一設定 |
| P04 | 通信先ID1 | △△△ | ○○○ | ― |
| P05 | 通信先ID2 | ☆☆☆ | □□□ | ― |
| P20 | 中継局数 | 1 | 1 | 1 |
| P21 | グループ№ | ※2 | ユニットA と同一設定 | ユニットAと同一設定 |
※1 詳細は「周波数チャネル設定」を参考にして設定してください。
※2 詳細は「グループNo.設定」を参考にして設定してください。
（注） ユニットCの通信先IDは設定不要です。
（注） ユニットAが単方向通信(入力側)の時、通信先IDは設定不要です。
※2 詳細は「グループNo.設定」を参考にして設定してください。
（注） ユニットCの通信先IDは設定不要です。
（注） ユニットAが単方向通信(入力側)の時、通信先IDは設定不要です。

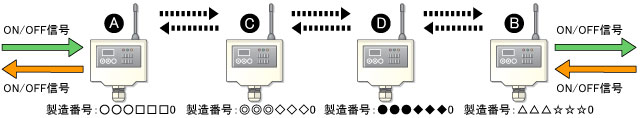

中継局設定（2台）
| パラメータ番号 | 内容 | 設定値 | |||
|---|---|---|---|---|---|
| ユニットA | ユニットB | ユニットC （中継1台目） |
ユニットD （中継2台目） |
||
| P01 | 通信構成 | 0 | 0 | 7 | 8 |
| P02 | 周波数チャネル | ※1 | ユニットAと 同一設定 |
ユニットAと 同一設定 |
ユニットAと 同一設定 |
| P04 | 通信先ID1 | △△△ | ○○○ | ― | ― |
| P05 | 通信先ID2 | ☆☆☆ | □□□ | ― | ― |
| P20 | 中継局数 | 2 | 2 | 2 | 2 |
| P21 | グループ№ | ※2 | ユニットAと 同一設定 |
ユニットAと 同一設定 |
ユニットAと 同一設定 |
