サンドイッチ/ALCパネル用取付枠(ぴたわく)ハイスタンダードタイプ

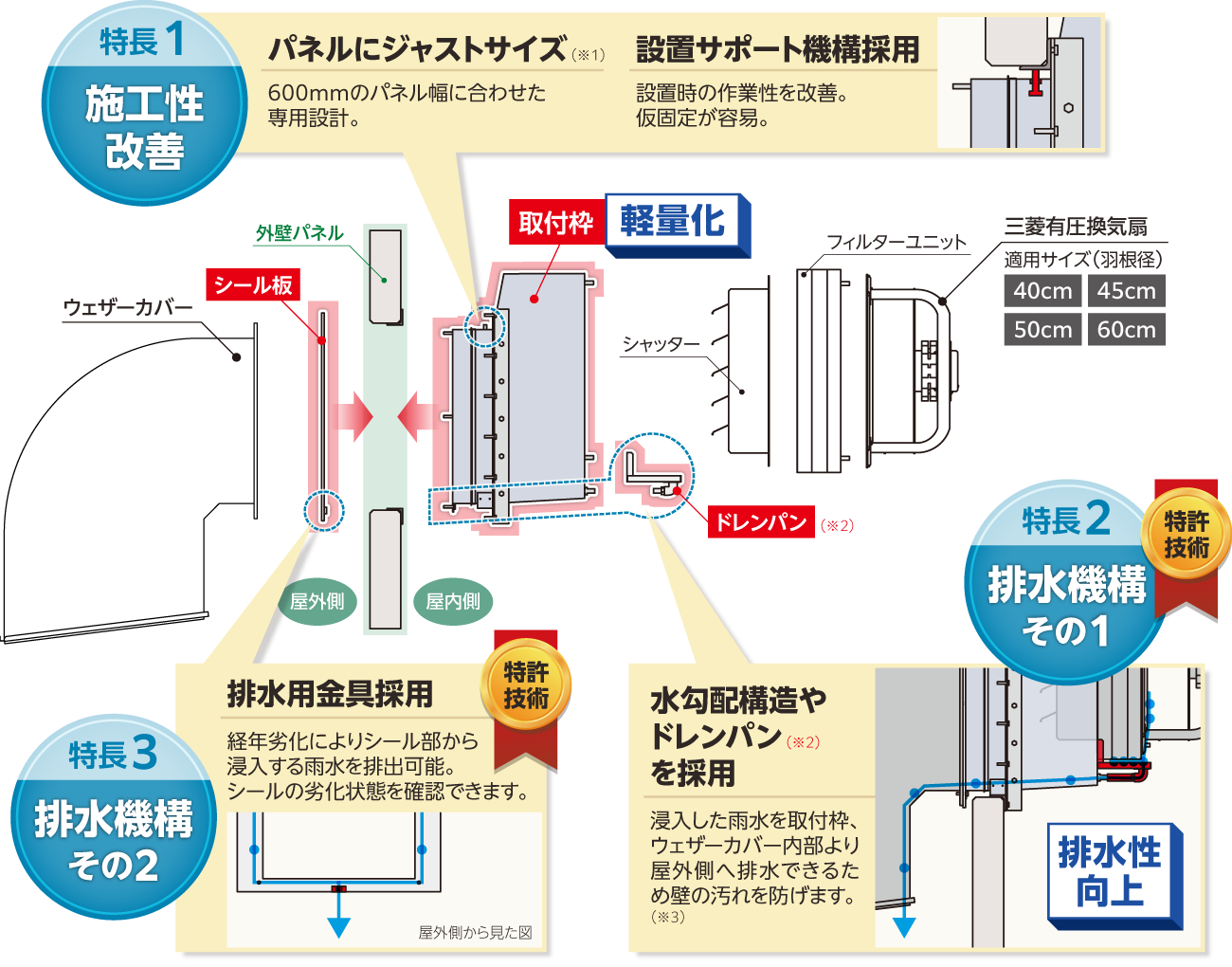

特長

• ※1ALCパネルにAPW-50S-100を使用した場合。
• ※2ドレンパンはオプション品（別売）です。
• ※3気象条件等により水たれによる汚れを完全に防止することはできません。

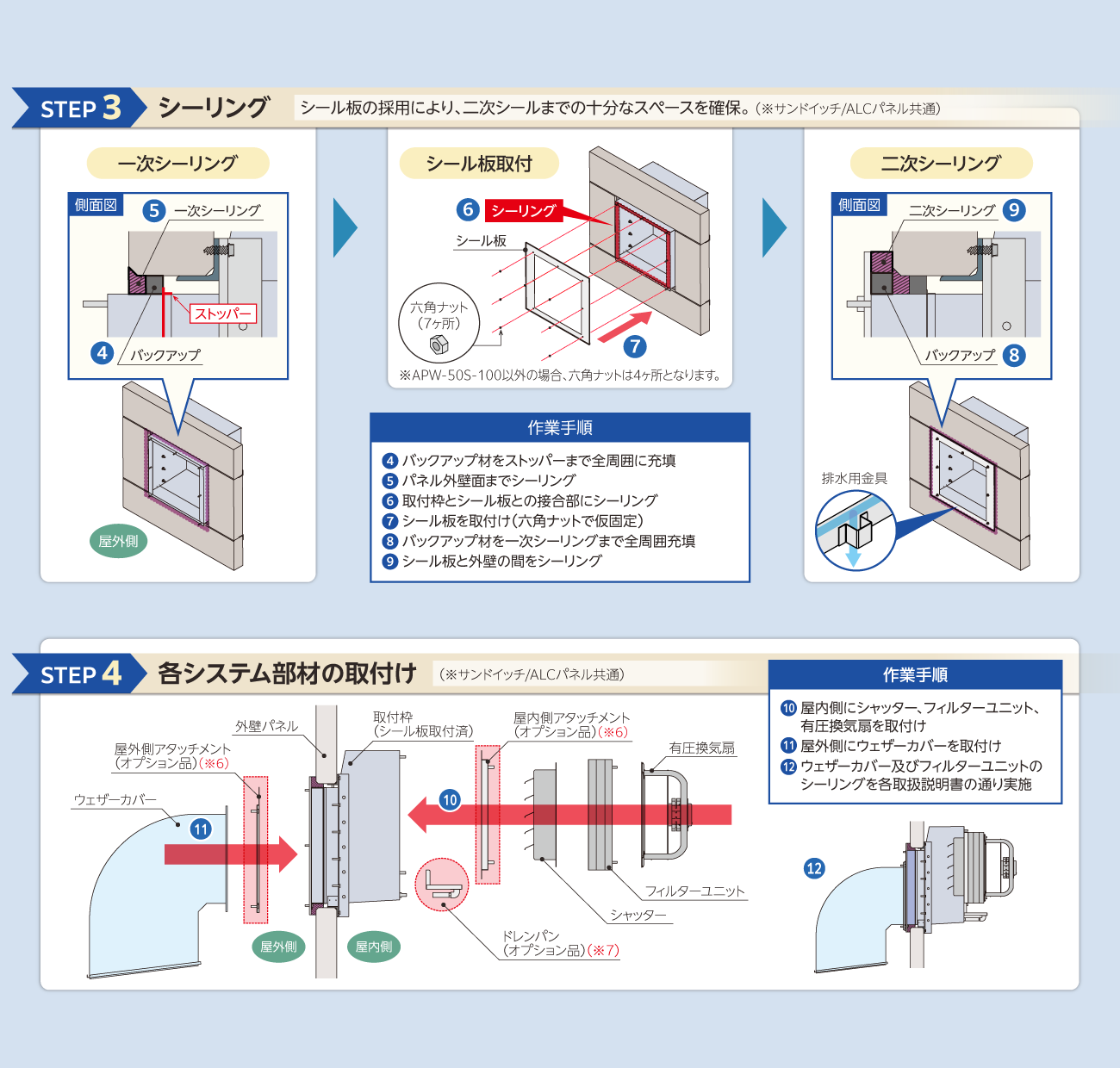

施工方法

※図は全て50cm取付枠用のイメージ図です。
　その他サイズおよび詳細な施工方法については取扱説明書をご参照ください。

• ※4ラインアップ追加、製品改良に伴い形名末尾に対応壁厚を追加いたしました。（例：050⇒壁厚50mm）
• ※5固定用金具の取付寸法については取扱説明書をご参照ください。
• ※640cmの有圧換気扇やウェザーカバー等を取付ける際は50cm用の取付枠に別途アタッチメント(別売)が必要となります。
• ※7浸入した雨水を排水するためには別途ドレンパン（別売）が必要となります。

取付枠（ステンレス製）

■サンドイッチパネル用

対応壁厚 （mm）	適用有圧換気扇 サイズ	標準品	高耐食塗装品	適用ウェザーカバー形名 ※高耐食塗装品も用意しています
		形名	形名	排気形	給気形
50	40cm	SPW-50S-050	SPW-50S-050KT	W-40SB(M)	QWH-40SA(M)
	45・50cm			W-50SB(M)	QWH-50SA(M)
	60cm	SPW-60S-050	SPW-60S-050KT	W-60KSA(M)	QWH-60KSA(M)
75	40cm	SPW-50S-075	SPW-50S-075KT	W-40SB(M)	QWH-40SA(M)
	45・50cm			W-50SB(M)	QWH-50SA(M)
	60cm	SPW-60S-075	SPW-60S-075KT	W-60KSA(M)	QWH-60KSA(M)

■ALCパネル用

対応壁厚 （mm）	適用有圧換気扇 サイズ	標準品	高耐食塗装品	適用ウェザーカバー形名 ※高耐食塗装品も用意しています
		形名	形名	排気形	給気形
100	40cm	APW-50S-100	APW-50S-100KT	W-40SB(M)	QWH-40SA(M)
	45・50cm			W-50SB(M)-AP	QWH-50SA(M)-AP
	60cm	APW-60S-100	APW-60S-100KT	W-60KSA(M)	QWH-60KSA(M)

オプション（ステンレス製）

■ドレンパン

適用有圧換気扇サイズ	標準品	高耐食塗装品	適用取付枠形名 ※高耐食塗装品も用意しています
	形名	形名	サンドイッチパネル	ALCパネル
40cm	DP-50SA	DP-50SAKT	SPW-50S-050 SPW-50S-075	APW-50S-100
45・50cm
60cm	DP-60SA	DP-60SAKT	SPW-60S-050 SPW-60S-075	APW-60S-100

■アタッチメント（※アタッチメントは50cmの取付枠に40cmの部材を取付ける際に必要となります）

適用有圧換気扇サイズ	標準品	高耐食塗装品	適用取付枠形名 ※高耐食塗装品も用意しています
	形名	形名	サンドイッチパネル	ALCパネル
40cm	SPAT-40S	SPAT-40SKT	SPW-50S-050 SPW-50S-075	-
	APAT-40S	APAT-40SKT	-	APW-50S-100

ALCパネル用取付枠対応ウェザーカバー（ステンレス製）

適用有圧 換気扇サイズ	種別	網タイプ	形名	適用取付枠形名
				ALCパネル
45・50cm	排気形	防鳥網	W-50SB-AP	APW-50S-100
		防虫網	W-50SBM-AP
	給気形	防鳥網	QWH-50SA-AP
		防虫網	QWH-50SAM-AP

ご 注 意

● サンドイッチパネル厚み50mmと75mmに対応した製品です。厚み65mmのパネルにつきましては一部条件付きで 対応可能です。 ● ALCパネル厚み100mmに対応した製品です。ALCパネル100mm以外のパネルにはご使用できません。 ● この製品はステンレス製ウェザーカバー専用です。鋼板製ウェザーカバーには使用できません。 ● 壁開口寸法をお守りください。壁開口寸法は、取付枠のサイズによって決まっています。取扱説明書を 必ず参照してください。 ● ALCパネル用取付枠50cm品のみ標準品の排気形、給排気形、給気形ウェザーカバーは使用できません。 取付枠専用の排気形（W-50SB(M)-AP）、給気形（QWH-50SA(M)-AP）ウェザーカバーをご使用ください。 （給排気形ウェザーカバーは対応していません。） ● 40cmの有圧換気扇やウェザーカバー等を取付ける際は50cm用の取付枠に別途アタッチメント(別売)が 必要となります。 ● ALCパネル用取付枠50cm品のみウェザーカバー取付側のピッチが標準品と異なるため、シャッター、 電動防火ダンパー、 固定式防火ダンパーは共締め使用できませんのでご注意ください。 （有圧換気扇と共締めしてください。） ● 当該品をご使用の場合でも屋内への雨水浸入を完全に防止することはできません。 台風などの暴風雨の場合は、換気扇を停止する、シャッターを閉じるなどの運用をしてください。 また、給気口近くの電装品などの設置は雨水浸入を想定して十分ご注意ください。 ● メンテナンス実施に必要な作業スペース・足場を確保してください。 ● 製品の機能を維持するためには、定期的な点検が必要です。本製品は点検しやすい場所に据え付けてください。 ● 取付場所によっては故障の原因になります。 次のような場所には取付けないでください。 ◎腐食ガスが発生する場所 ◎常時振動したり、振動しやすい場所 ◎強酸・強アルカリ性・海岸近くで潮風にさらされる場所 ◎天井面・床面 ● 表面の色・ツヤにばらつきやムラがでることがございますが、製品の性能、機能に影響をおよぼすものではありません。 ● 塩素イオン（Cl-）が含まれる腐食性ガス・物質が発生する場所、屋内や屋根のひさしの直下などホコリのたまる場所、定期的にお手入れがなされず汚れた状態が続いた場合、河川、海岸地域、水海上の船舶施設、温水やプール施設、浄水場、下水処理場の周辺地域・化学工業の周辺地域、融雪剤・凍結防止剤の使用周辺地帯（一般幹線道路、高速道路、道路橋等の周辺）でご使用の場合は、発錆腐食するおそれがありますので、点検、清掃・洗浄、早めのお手入れおよび、高耐食塗装品をお勧めします。
