Ethernet／入出力タイプ

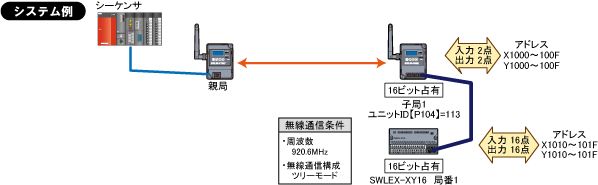

1：1 通信ツリーモード（入出力増設ユニット接続）設定

子局に増設ユニットを登録

子局の増設ユニット登録パラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
増設1ユニットパラメータ	P501	Un	増設1ユニット登録	1	A

A「1：I/O増設ユニット（SWLEX-XY16）登録」に設定してください。
増設ユニットの局番スイッチ(（ロータリスイッチ）を、局番に合せて“1”に設定してください。

増設ユニットを更に追加する場合は、子局登録パラメータ【P50*】の“*”を変化させてパラメータを設定してください。

例：2台目として増設ユニット局番2を追加する場合→【P502】を設定
8台目として増設ユニット局番8を追加する場合→【P508】を設定

また、増設ユニットの局番スイッチ（ロータリスイッチ）を各局番に合せて設定してください。

子局の設定

子局1の無線パラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
自局無線パラメータ	P103	―	グループNo.	1	B
	P106	―	無線通信トポロジ	1	C
	P107	C1	選択周波数	24	B

BグループNo.と使用周波数を、同一エリア内のシステム毎で設定してください。
【同一エリアで複数システムを使用する場合】
グループNo.と周波数設定が重複しないようにしてください。電波干渉し通信が不安定になることがあります。

Cお客様の希望される無線通信トポロジを設定してください。（ツリーモード、又はメッシュモード）各無線通信トポロジの説明は、「ユーザーズマニュアル（詳細編）」を参照してください。

親局の設定

親局の無線パラメータ、子局登録パラメータを下記のとおり設定してください。

パラメータ分類	パラメータ	サブパラメータ	内容	設定値
自局無線パラメータ	P103	―	グループNo.	1	D
	P106	―	無線通信トポロジ	1	D
	P107	C1	選択周波数	24	D
子局1登録パラメータ	P201	Unid	子局1ユニットID	113	E
		b	子局1ビット点数	32	F
		d	子局1ワード点数	0	F
