Ethernet／入出力タイプ
名称
■SWL90-ETMC（親局）
■SWL90-R4ML（子局 兼 中継局）

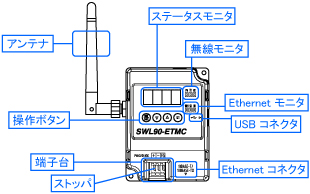

■SWL90-ETMC（親局）
| 分類 | 名称 | 説明 |
| アンテナ | ペンシル型またはつば付き型アンテナ | |
| 無線モニタ | PW | 点灯電源ON時 消灯電源OFF時 |
| TX | 無線データ送信時に点灯 | |
| RX | 無線データ受信時に点灯 | |
| ステータスモニタ（7セグ） | 動作モードにより各種表示を行う
通常モード時 正常通信チャネル番号を表示 エラー時エラー番号を表示
パラメータ設定モード時パラメータ番号
受信感度表示モード時受信感度レベル |
|
| Ethernet モニタ |
100M | 100BASE-TX 通信時に点灯 |
| SD | データ送信中に点灯 | |
| RD | データ受信中に点灯 | |
| 操作ボタン | MODE/BACK | 動作モードの切替とパラメータ設定モード中の階層移動 |
| ▼（ダウンキー） | パラメータ設定モード時にパラメータ番号/値の増減 | |
| ▲（アップキー） | ||
| SET | パラメータ設定モード中の階層移動 | |
| 端子台 | 「端子台仕様」を参照 | |
| ストッパ | ストッパを押して電線を挿入、離して電線を固定 | |
| Ethernet コネクタ | Ethernetケーブルで、シーケンサ又はパソコンと接続し通信 | |
| USB コネクタ | パラメータ設定用（mini-Bコネクタ） | |
■SWL90-R4ML（子局 兼 中継局）
| 分類 | 名称 | 説明 |
|---|---|---|
| アンテナ | ペンシル型またはつば付き型アンテナ | |
| 無線モニタ | PW | 点灯電源ON時 消灯電源OFF時 |
| TX | 無線データ送信時に点灯 | |
| RX | 無線データ受信時に点灯 | |
| ステータスモニタ（7セグ） | 動作モードにより各種表示を行う
通常モード時 正常通信チャネル番号を表示 エラー時エラー番号を表示
パラメータ設定モード時パラメータ番号
受信感度表示モード時受信感度レベル |
|
| 入出力モニタ | X0、X1 | 端子台にX0 またはX1 信号が入力されたときに点灯 |
| Y0、Y1 | 端子台からY0 またはY1 信号が出力されたときに点灯 | |
| 操作ボタン | MODE/BACK | 動作モードの切替とパラメータ設定モード中の階層移動 |
| ▼（ダウンキー） | パラメータ設定モード時にパラメータ番号/値の増減 | |
| ▲（アップキー） | ||
| SET | パラメータ設定モード中の階層移動 | |
| 端子台 | 「端子台仕様」を参照 | |
| ストッパ | ストッパを押して電線を挿入、離して電線を固定 | |
| USB コネクタ | パラメータ設定用（mini-Bコネクタ） | |
