Ethernet／入出力タイプ
パラメータ設定

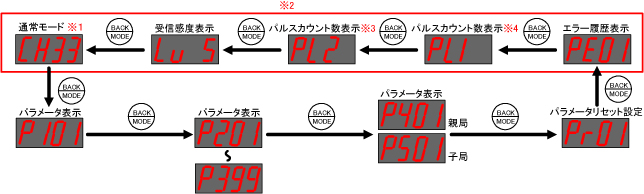

[MODE/BACK]キーを押す毎に下記のようにパラメータグループが切り替わります。
- ※1起動時は通常モードです。使用周波数CH、又はエラーコードが表示されます。
- ※2パラメータ設定モード（7セグ点滅）時は赤枠内は表示されず飛ばされます。
- ※3【P131】を「1」or「2」に設定した場合に表示されます。
- ※4【P131】を「2」に設定した場合に表示されます。
パラメータ変更について
変更したいパラメータ番号のパラメータ値が表示されているときに、「SET］キーを2秒間長押し、又は4桁パラメータ4桁目を「SET］キーで確定するとパラメータ値表示が点灯⇒点滅に変わり、パラメータ設定モードに移行します。
※変更したパラメータは「MODE/BACK］キー2秒長押しで有効となります。連続して他のパラメータを変更する場合は、パラメータ番号を切替えてパラメータを変更し、最後に「MODE/BACK］キー2秒長押しを行ってください。
－注意事項－
パラメータ設定モード中は無線ユニットの電源を切らないでください。
パラメータ設定モード中に無線ユニットの電源を切ると、変更したパラメータの内容は、すべて無効になり、変更前の内容に戻ります。
パラメータ設定モード中に無線ユニットの電源を切ると、変更したパラメータの内容は、すべて無効になり、変更前の内容に戻ります。

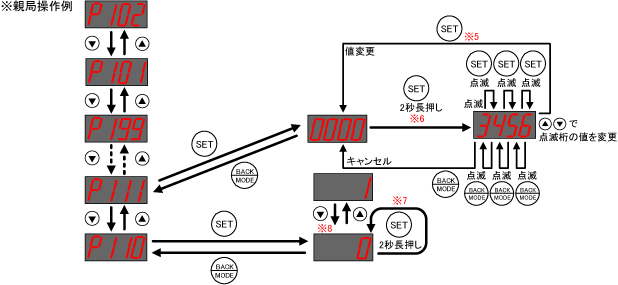

パラメータ値の変更①（単一パラメータ）
単一（サブパラメータ無し）パラメータの値を変更できます。

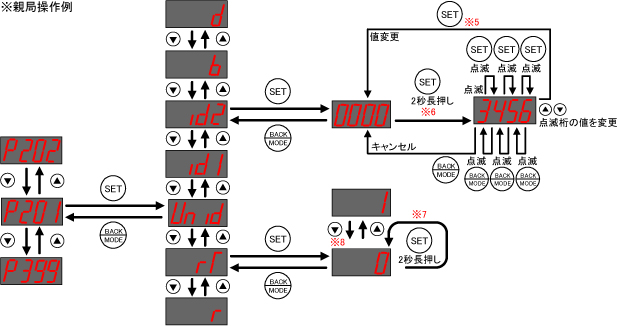

パラメータ値の変更②（サブパラメータ有り）
単一（サブパラメータ有り）パラメータの値を変更できます。
[MODE/BACK］キーを2秒長押しすることで、パラメータ値を確定し通常モードに戻ります（※4、※6、※7）
- ※57セグ表示が点滅し、パラメータ設定モードに突入します。
- ※6パラメータ設定モード（7セグ点滅）時は短押しです。
- ※77セグ表示が点滅し、パラメータ設定モードに突入します。
- ※8パラメータ設定モード（7セグ点滅）時に↑↓ボタンでパラメータ値変更が可能になります。

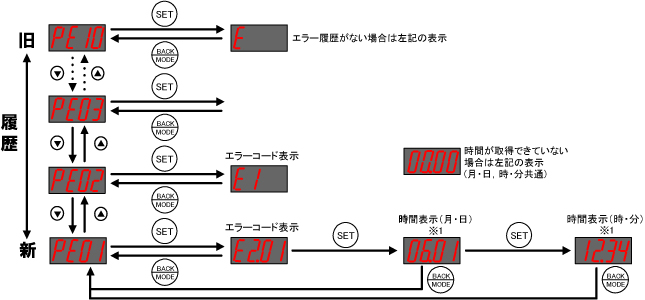

エラー履歴の表示
過去10件までのエラー履歴を確認できます。
最新のエラーが「PE01」に表示されます。
- ※9時間表示を行うためには、シーケンサでの時間設定が必要となります。

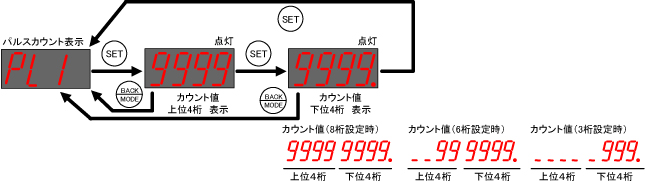

パルスカウント値の表示（子局パラメータ【P131】= 1の場合）
パルスカウント値を確認できます。（【P131】= 2の場合も同様の表示です）
- ※10PL1は【P131】=1or2の場合に表示されます。
- ※11カウント値桁数は子局パラメータ【P132】で設定可能。

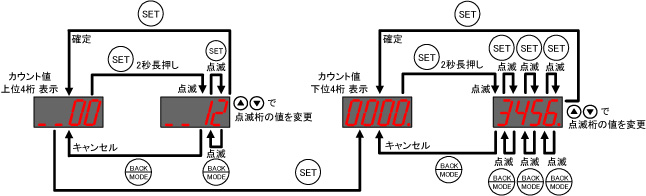

パルスカウントの初期値 設定
カウントの初期値を0以外に設定したい（メータの値と合せたい場合等）は下記の手順で設定してください。
- ※12時間表示を行うためには，シーケンサでの時間設定が必要となります。
