温湿度センサタイプ（電池駆動）
名称

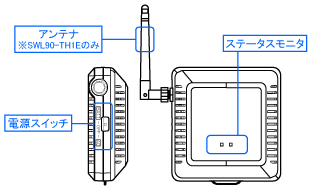

■上ケース装着時※ペンシル型アンテナ装着時

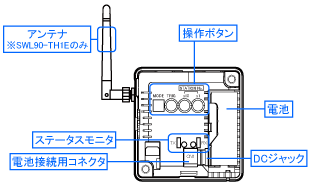

■上ケース未装着時※ペンシル型アンテナ装着時
| 分類 | 名称 | 説明 |
|---|---|---|
| アンテナ | SWL90-TH1内蔵アンテナ SWL90-TH1E外部アンテナ（ペンシル型、または、つば付き型アンテナ） |
|
| 電源スイッチ | BATT内蔵電池（子局動作時） OFF電源オフ ACACアダプタ（子局/中継局動作時） |
|
| 操作ボタン | MODEスイッチ | モード選択スイッチ ※詳細は「1.8.2（2）MODE スイッチ詳細」参照 |
| TRIGスイッチ | 無線ステータス確認用（電波状況、電池残量確認用） ※詳細は「「1.9.2（2）通常通信時」参照 |
|
| 局番スイッチ | センサユニットの局番設定用 ×1010桁目 ×11桁目 | |
| 無線モニタ／ ステータスモニタ |
TX | 無線データ送信時点灯 ※詳細は「1.9.2 SWL90-TH1(E) (子局 温湿度センサユニット)」参照 |
| RX | 無線データ受信時およびエラー時点灯 ※詳細は「1.9.2 SWL90-TH1(E) (子局 温湿度センサユニット)」参照 |
|
| 電池 | 動作用電池：CR17450A（DC3V 2500mAh） | |
| 電池用コネクタ（CN1） | 電池接続用コネクタ | |
| DCジャック | ACアダプタ接続用コネクタ | |
