ソリューション事例:生産分析

生産分析

生産進捗の把握と設備稼働状態の可視化と分析

生産設備(装置)をネットワーク化し、製造実績や稼働状況を自動収集。稼働状態の可視化と分析で生産計画未達の要因特定を行います。

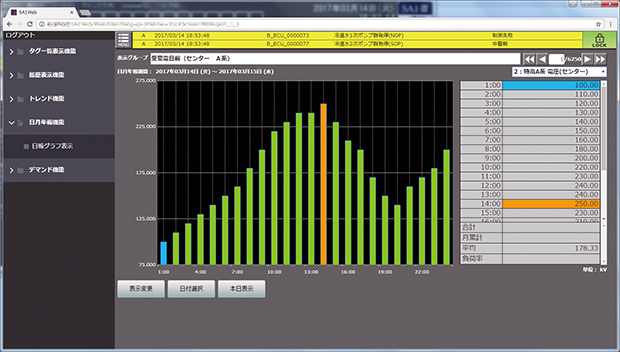

可視化と分析:SA1が提供するソリューション 生産分析

主な画面仕様

機種名 仕 様
設備オーバービュー ■管理設備数:200設備(40設備/画面)
■設備ステータス登録数:10パターン
【初期設定値:稼働中/停止中/故障中/段取中/電源断】
生産進捗管理 ■稼働状態表示:200設備 ■生産進捗表示期間:最大1ヵ月(31日)
稼働状態監視 ■表示期間:最大1ヵ月(31日) ■表示設備数:20設備

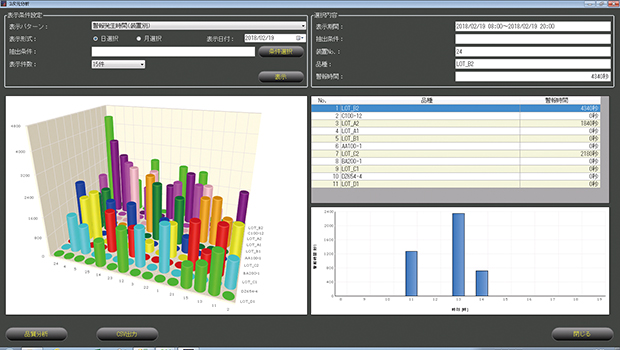

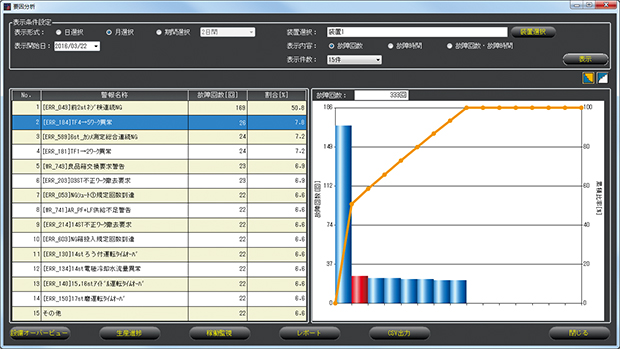

要因分析
(パレート図)
■警報表示件数:15件 ■表示期間:最大1ヵ月(31日)
■表示パターン:故障回数/故障時間/故障回数・故障時間
品質分析 ■表示形式:日選択/月選択 ■表示期間:最大1ヵ月(31日)
■グラフ表示パターン:ヒストグラム/パレート図/散布図
■グラフ表示方法:2グラフ表示/1グラフ表示/重ねて1グラフ表示

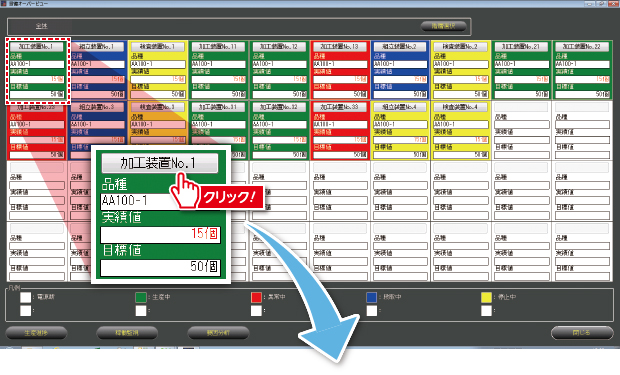

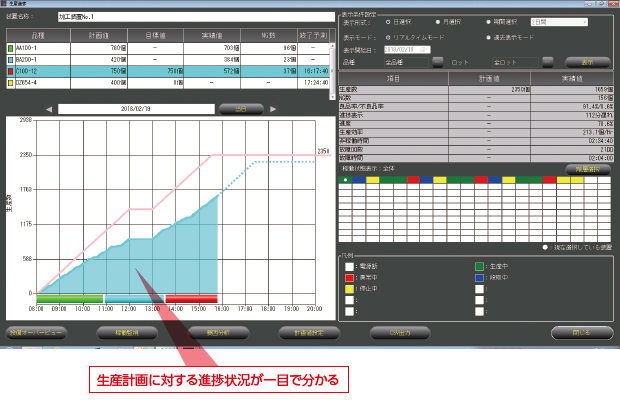

生産進捗管理

稼働状況と生産進捗を即座に把握

複数ある設備の稼働状況をオーバービューでモニタリングできます。 また、生産計画と実績のリアルタイム表示による進捗管理を実施します。

生産進捗管理:SA1が提供するソリューション 生産分析

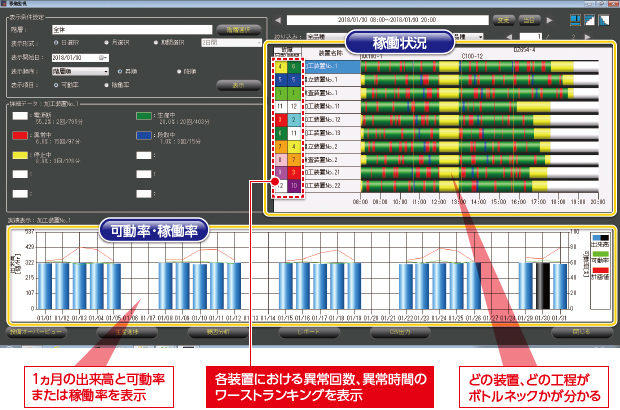

設備稼働分析

設備ステータスを可視化し故障要因を分析

設備毎の実稼働状況(停止時間やトラブル内容)をグラフ表示し、明確化。
ボトルネックを発見し、稼働率向上に向けた改善活動を支援します。

設備稼働分析:SA1が提供するソリューション 生産分析

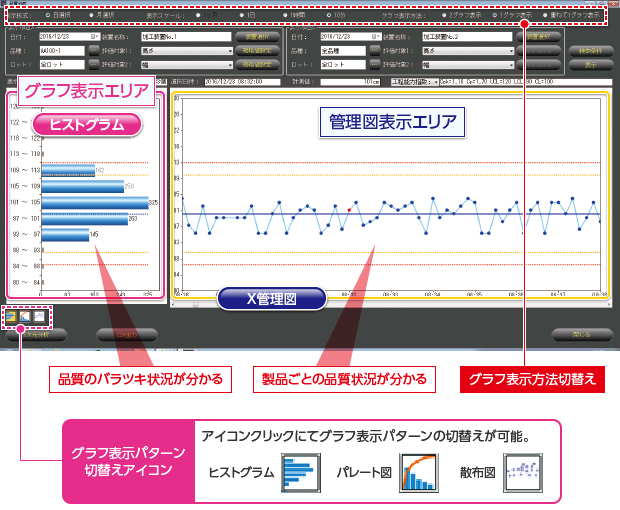

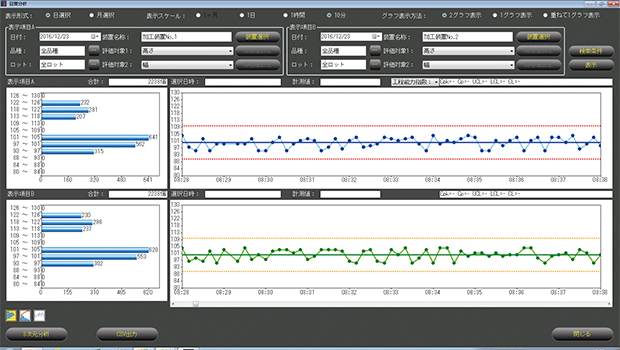

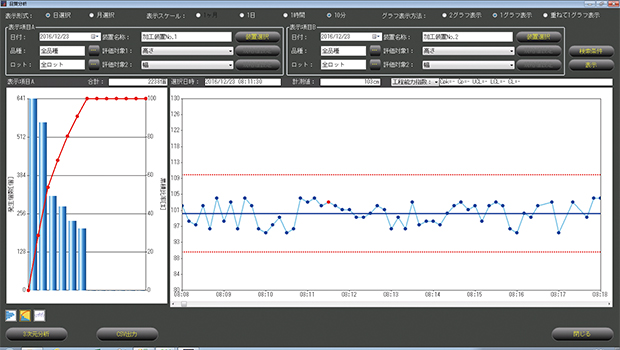

品質傾向分析

統計手法に基づく不良分析の実施

センシングした製造・品質情報を元にデータを分かり易く可視化し、 統計手法に基づく分析で不良発生状況を明確に把握します。
(例)検査結果データの分析による製品品質のバラツキ確認など

不良分析の実施:SA1が提供するソリューション 生産分析

OPC※1接続機能 / 加工機接続機能 新機能追加

メーカの異なるPLCや加工機を一元管理し、ライン全体の稼働率向上

各社PLCや加工機にアクセスし、製造実績や稼働状況を自動収集。 他社製品も含めたトータル管理で製造ライン全体の生産性向上を支援します。

不良分析の実施:SA1が提供するソリューション 生産分析

※1
OPC(OLE for Process Control)とは、産業オートメーション分野やその他業界における、安全で信頼性あるデータ交換を目的とした相互運用を行うための標準規格。
※2
生産分析機能(オプションパッケージ)の専用画面になります。
※3
各社製PLC接続時は別途、OPC DAサーバ製品を購入する必要があります。 推奨OPC DAサーバ:デバイスエクスプローラ OPCサーバ(株式会社たけびし製)、FA-Server 5(株式会社ロボティクスウェア製)
※4
MT Connect接続時は、Edgecross基本ソフトウェア(Edgecrossコンソーシアム製)、iQ Edgecross MTConnectデータコレクタ(三菱電機製)を購入する必要があります。
※5
推奨OPC UAサーバ: Edgecross基本ソフトウェア(Edgecrossコンソーシアム製)、デバイスエクスプローラ OPCサーバ(株式会社たけびし製)、CONPROSYS(コンテック製)

PLC接続対象機器

三菱電機製シーケンサとの通信は、既存機能によりSA1-Ⅲサーバと直接通信いたします。

メーカ(PLC) オムロン、ジェイテクト、横河電機、日立産機、シャープ、富士電機、パナソニック、 安川電機、キーエンス、東芝、ロックウェル、シーメンス、LS産電、MODBUS、BACnet

三菱CNC接続機能

工作機械の製造実績把握と稼働状態を可視化・分析

複数の工作機械をネットワーク化し、 製造実績や稼働状況を自動収集。 その他、生産設備も含めたトータル管理でライン全体の生産性向上を支援します。

不良分析の実施:SA1が提供するソリューション 生産分析

システム仕様

項 目 内 容
三菱CNC接続台数 30台/SA1-Ⅲサーバ
対応機種 M800/M80シリーズ
M700/M70シリーズ
C70シリーズ
データ収集周期 約1秒/3台 ※例えば、30台接続時は約10秒の収集周期となります。
取得可能データ 運転状態 停止/自動運転/自動運転起動/ 異常/電源断
警報状態 発生中の警報を、下表の16種にまとめて管理します。
プログラム番号(メイン) 実行中のプログラム番号(ファイル名)
プログラム番号(サブ) 実行中のプログラム番号(ファイル名)
コモン変数 CNC内コモン変数
パラメータ CNC内パラメータ(加工/制御/軸パラメータなど)
電源入時間 電源投入の積算時間
自動運転時間 自動運転の積算時間
自動起動時間 自動起動の積算時間
外部積算時間1 外部指令で動作する機器の積算時間
外部積算時間2 外部指令で動作する機器の積算時間

警報状態

1 オペレーションエラー
2 停止コード
3 サーボ主軸補助軸アラーム
4 MCPアラーム
5 安全監視アラーム
6 システムアラーム
7 絶対位置検出アラーム
8 絶対番地化スケール不正
9 非常停止アラーム
10 コンピュータリンクエラー
11 ユーザPLCアラーム
12 ネットワークサービスエラー
13 プログラムエラー
14 スマート安全監視エラー
15 マルチCPUエラー
16 その他エラー
