映像分析機能(ONVIF対応※)
稼働・品質情報と記録映像データの活用で、製造品質トレーサビリティを強化

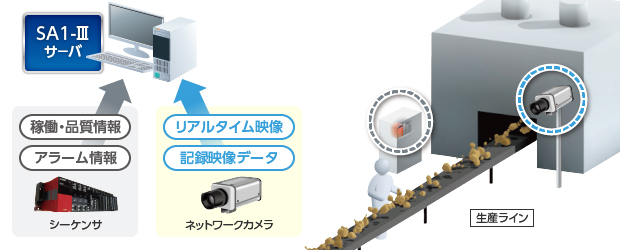

SA1-Ⅲで長期的に製造実績と映像データを蓄積し、トラブル要因を分析。
映像センシングによる5M+1E※ 管理で原因究明やトレーサビリティを強化。
- ※
- ONVIF(Open Network Video Interface Forum):ネットワークカメラ製品のインターフェースの規格標準化フォーラム。
5M+1E:人(Man)・機械(Machine)・材料(Material)・方法(Method)・検査(Measurement)及び環境(Environment)
- ※1
- 映像分析機能使用時は、カメラ映像録画時の負荷軽減のため、SA1-Ⅲサーバと録画用サーバの併用を推奨します。
- ※2
- ONVIF Profile-s 対応ネットワークカメラ。

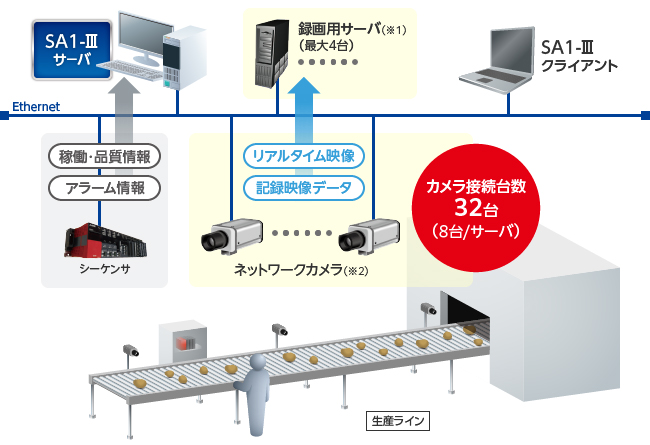

製造実績と映像データを一元管理
・警報・操作履歴から記録映像の再生

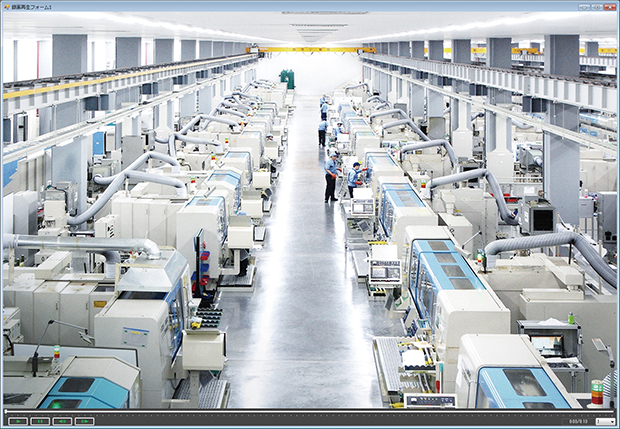

・リアルタイム映像監視
・設備状態監視
■主な機能
機能名 | 概要 |
---|---|
リアルタイムモニタ | ネットワークカメラ上のリアルタイム映像を表示 |
PTZ※3 操作 | ネットワークカメラに対するPTZ操作を実行 |
警報・操作履歴表示 | トリガとなった警報・操作履歴画面と連動し映像表示用ウィンドウを起動 |
映像再生 | 映像表示用ウィンドウにて録画した映像を表示 |
■接続確認機器一覧
メーカ | 形名 |
---|---|
三菱電機 | NC-9020、NC-9600、NC-9820 |
ボッシュ | AUTODOME IP 4000i |
アクシス コミュニケーションズ |
M3115-LVE、Q3536-LVE 9MM DOME CAMERA |
JVCケンウッド | VN-H657B |
■基本スペック
項目 | 内容 | |
---|---|---|
カメラ接続台数※4 | 最大32台(8台/録画用サーバ×4録画用サーバ) | |
PTZポジション登録数 | 最大100ポジション/カメラ | |
録画時間 | 5~3600秒間(イベント発生前後合計) | |
録画トリガ | SA1タグ監視によるイベント検知(最大20タグ/カメラ) | |
タグ種類 | 状態・発停タグ、計測・計量タグ | |
イベント種類 | 警報発生・復旧、発停操作、状態変化(ON/OFF) [イベント録画期間:最大10年間] | |
録画仕様 | 保存形式 | MP4 |
アスペクト比 | ネットワークカメラ仕様に準拠 | |
最大解像度 | ||
保存ファイル数 | 録画用パソコンのストレージ容量に準拠 |
- ※3
- PTZ:パン・チルト・ズーム機能
- ※4
- 録画用サーバ1台につきカメラは8台まで接続可能です。カメラ32台接続時は録画用サーバが4台必要です。
カメラの接続台数を保証するものではありません。要件毎に録画用サーバ台数の算出が必要です。
故障解析ソリューション
トレンドデータと映像による解析でトラブル究明
設備トラブル時は異常発生前後の状況をトレンドデータと映像で解析。 設備異常信号と連携し、データと映像の時間軸を合わせた同期表示が可能。

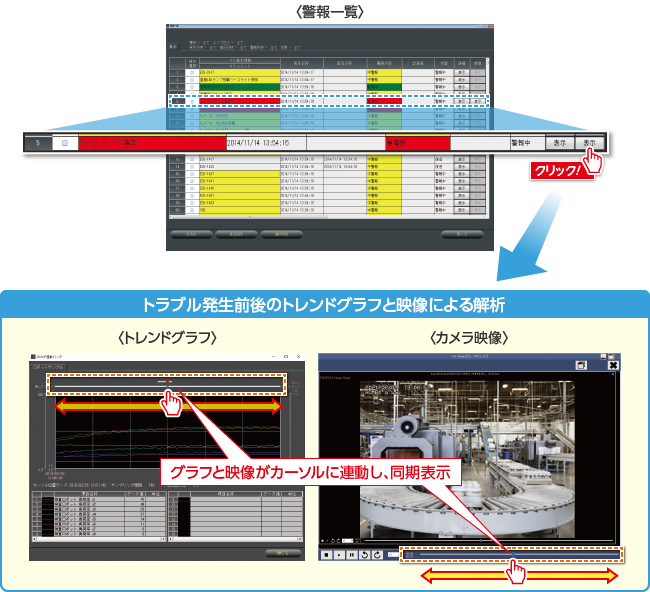

トレンドグラフと記録映像の同期表示
警報履歴からトレンドグラフと記録映像を表示。
画像解析ソリューション 画像蓄積サーバシステム ISQbic
生産現場のエリア監視で設備、人、物の安全・セキュリティを向上

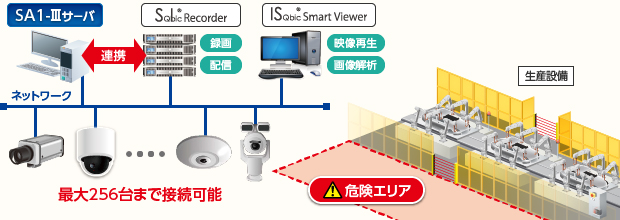

画像蓄積サーバシステム ISQbic※で多彩なカメラとの接続が可能。 画像解析カメラとの連携により、トラブル解析やセキュリティ強化を支援。

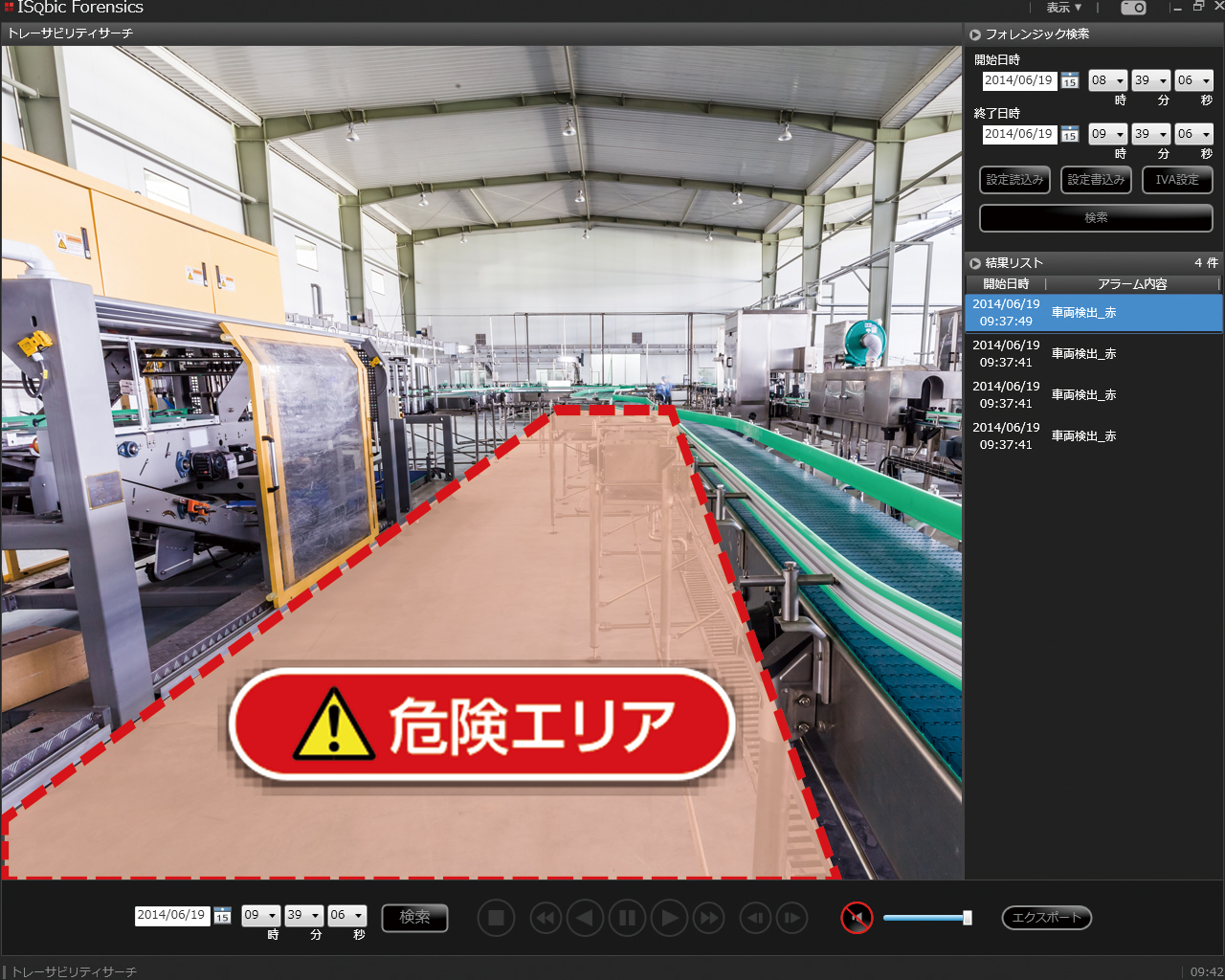

■画像解析による侵入検知 監視カメラ映像に危険エリアを設定し、エリア侵入時は警報発報。また、設備環境に合わせた装置の抑制動作など、条件制御も可能。 |
- ※
- ISQbicは、三菱電機システムサービス製画像蓄積サーバシステムです。
ISQbic Recorder 仕様
QR-2000 シリーズ |
QR-3000 シリーズ |
QR-5000 シリーズ |
|||||||
---|---|---|---|---|---|---|---|---|---|
性 能 |
カメラ登録数※1 | 1~256台 | |||||||
ビューア接続数 | 1~4台 | ||||||||
ハ | ド 構 成 |
HDD物理容量 | 4TB (2TB×2) |
8TB (4TB×2) |
8TB (2TB×4) |
12TB (3TB×4) |
16TB (4TB×4) |
12TB (2TB×6) |
20TB (2TB×10) |
40TB (4TB×10) |
RAID | RAID1 | RAID5 | RAID6 | ||||||
電源二重化 | - | - | 〇 | ||||||
ホットスワップ | - | HDD | HDD、電源※2 | ||||||
形状 | キューブ型 | タワー型 | ラックマウント型 |
- ※1
- 記録台数を保証するものではありません。要件毎に算出が必要です。
- ※2
- 電源二重化オプションが必要です。
制約事項 | 本ソリューションは『画像蓄積サーバシステム ISQbic』で構築致します。SA1-Ⅲシステムとは別システムになります。同一サーバ上で共存はできません。 |
---|
カスタム対応 | SA1-Ⅲをプラットフォームにカスタマイズ開発を致します。 お客様と別途協議の上、製作を検討させていただきます。 |
