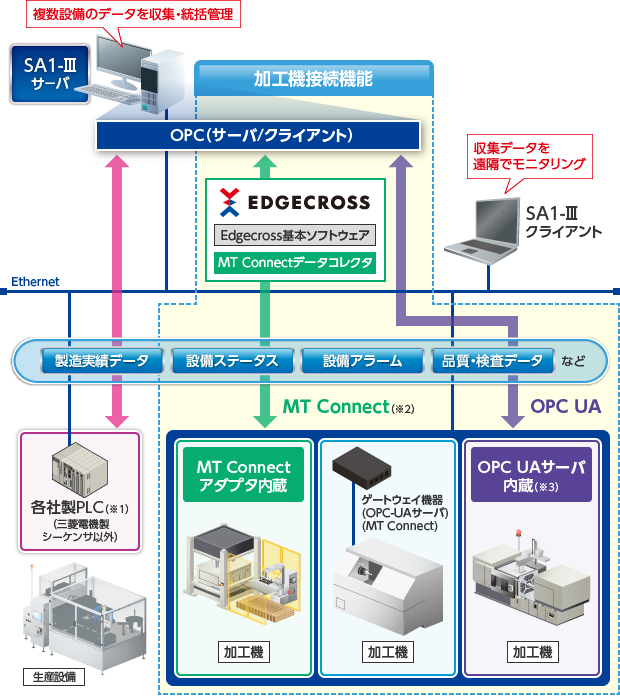

OPC※接続機能 / 加工機接続機能
メーカの異なるPLCや加工機を一元管理し、ライン全体の稼働率向上
各社PLCや加工機にアクセスし、製造実績や稼働状況を自動収集。 他社製品も含めたトータル管理で製造ライン全体の生産性向上を支援します。
- ※
- OPC(OLE for Process Control)とは、産業オートメーション分野やその他業界における、安全で信頼性あるデータ交換を目的とした相互運用を行うための標準規格。
- ※1
- 各社製PLC接続時は別途、OPC DAサーバ製品を購入する必要があります。 推奨OPC DAサーバ：デバイスエクスプローラ OPCサーバ（株式会社たけびし製）、FA-Server 5（株式会社ロボティクスウェア製）
- ※2
- MT Connect接続時は、Edgecross基本ソフトウェア（Edgecrossコンソーシアム製）、iQ Edgecross MTConnectデータコレクタ（三菱電機製）を購入する必要があります。
- ※3
- 推奨OPC UAサーバ： Edgecross基本ソフトウェア（Edgecrossコンソーシアム製）、デバイスエクスプローラ OPCサーバ（株式会社たけびし製）、CONPROSYS（コンテック製）

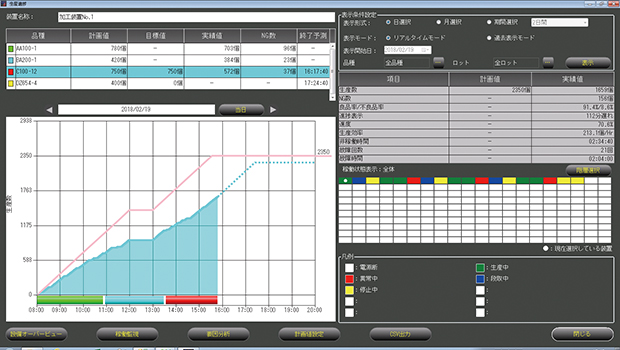

設備監視画面（例）
※生産分析機能（オプションパッケージ）の専用画面になります。
PLC接続対象機器
三菱電機製シーケンサとの通信は、既存機能によりSA1-Ⅲサーバと直接通信いたします。
| メーカ（PLC） | オムロン、ジェイテクト、横河電機、日立産機、シャープ、富士電機、パナソニック、 安川電機、キーエンス、東芝、ロックウェル、シーメンス、LS産電、MODBUS、BACnet |
|---|
三菱CNC接続機能
工作機械の製造実績把握と稼働状態を可視化・分析
複数の工作機械をネットワーク化し、 製造実績や稼働状況を自動収集。 その他、生産設備も含めたトータル管理でライン全体の生産性向上を支援します。
システム仕様
| 項 目 | 内 容 | ||
|---|---|---|---|
| 三菱CNC接続台数 | 30台/SA1-Ⅲサーバ | ||
| 対応機種 | M800/M80シリーズ M700/M70シリーズ C70シリーズ |
||
| データ収集周期 | 約1秒/3台 ※例えば、30台接続時は約10秒の収集周期となります。 | ||
| 取得可能データ | 運転状態 | 停止/自動運転/自動運転起動/ 異常/電源断 | |
| 警報状態 | 発生中の警報を、下表の16種にまとめて管理します。 | ||
| プログラム番号(メイン) | 実行中のプログラム番号(ファイル名) | ||
| プログラム番号(サブ) | 実行中のプログラム番号(ファイル名) | ||
| コモン変数 | CNC内コモン変数 | ||
| パラメータ | CNC内パラメータ（加工/制御/軸パラメータなど） | ||
| 電源入時間 | 電源投入の積算時間 | ||
| 自動運転時間 | 自動運転の積算時間 | ||
| 自動起動時間 | 自動起動の積算時間 | ||
| 外部積算時間1 | 外部指令で動作する機器の積算時間 | ||
| 外部積算時間2 | 外部指令で動作する機器の積算時間 | ||
警報状態
| 1 | オペレーションエラー |
|---|---|
| 2 | 停止コード |
| 3 | サーボ主軸補助軸アラーム |
| 4 | MCPアラーム |
| 5 | 安全監視アラーム |
| 6 | システムアラーム |
| 7 | 絶対位置検出アラーム |
| 8 | 絶対番地化スケール不正 |
| 9 | 非常停止アラーム |
|---|---|
| 10 | コンピュータリンクエラー |
| 11 | ユーザPLCアラーム |
| 12 | ネットワークサービスエラー |
| 13 | プログラムエラー |
| 14 | スマート安全監視エラー |
| 15 | マルチCPUエラー |
| 16 | その他エラー |
